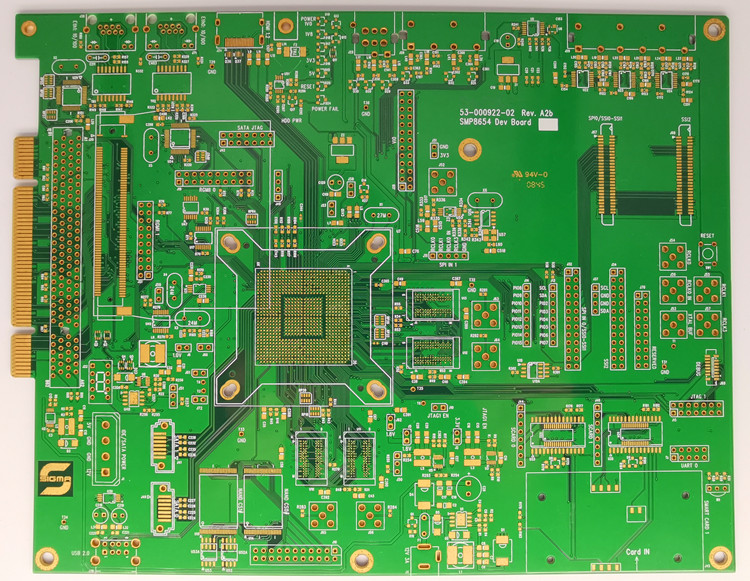

PCB电路板上的丝印符号是基于文本的关键信息标识，主要用于辅助装配、维修及信息追溯，包含以下核心内容及特点：

一、丝印符号的主要类型及含义

1. 元器件标识（字母+数字组合）

   • 字母代表元件类型：如 R（电阻，R107）、C（电容，C118）、Q（三极管，Q102）、D（二极管，D202）、U（芯片/集成电路）、L（电感）、Y（晶振）、J（跳线）等。
   • 数字代表位置/功能：数字通常分为两部分，前半部分标识电路功能模块（如“10”代表第10个功能电路），后半部分为该模块内的序号（如“R107”指第10模块的第7个电阻）。

2. 极性与方向标记

   • 极性元件：二极管、电解电容等需标注正负极，如“+”表示正极，阴影或“-”表示负极；IC引脚1常用圆点、三角形或缺角标记。
   • 方向指示：字符排列遵循“从左到右、从下往上”原则，确保装配时方向统一。

3. 辅助信息标识

   • 板级信息：板名、版本号（如V1.0）、日期代码、公司LOGO、防静电标识（ESD）、条形码/二维码（追溯用）。
   • 制造标记：厂家信息、警告符号（如高压警示）、安装孔位号（H1、H2等）。

二、丝印设计的关键规范

1. 可读性要求

   • 字高与线宽：字高通常≥0.6mm（25mil），线宽≥0.1mm（4mil）；铜厚较厚时（如70μm）需增大至字高45mil、线宽6mil，避免字符模糊或残缺。
   • 颜色匹配：常用白色油墨，阻焊为黑色/绿色时需用白色字符以保证对比度，特殊情况可用黄色、红色。

2. 位置与间距

   • 避焊盘与过孔：丝印需距焊盘3-6mil，避免覆盖焊盘影响焊接；禁止印在过孔或钻孔上，防止字符残缺。
   • 防重叠：字符间距需≥5mil，避免重叠或模糊，底层字符需镜像处理以保证正读。

3. 工艺适配

   • 油墨特性：采用非导电油墨，需固化处理确保附着力；批量生产时可根据需求隐藏部分丝印（如仅保留关键位号）。

三、丝印的核心作用

1. 装配指导：通过位号（如R107、C118）明确元器件安装位置，辅助SMT贴片或手工焊接。
2. 维修定位：故障排查时，通过丝印快速对应元器件与电路原理图，缩短维修时间。
3. 信息追溯：包含版本号、生产日期、厂商标识等，便于生产管理和产品生命周期追溯。

四、常见问题与注意事项

• 字符模糊/缺失：多因线宽过小（<4mil）、字高不足或铜厚过高导致，设计时需按工艺能力调整参数。
• 极性错误：未清晰标注正负极（如电解电容、二极管）可能导致短路烧毁，需严格遵循极性标记规范。
• 覆盖焊盘：丝印若覆盖焊盘会影响可焊性，设计时需预留安全间距（3-6mil）。

通过规范的丝印设计，可显著提升PCB电路板的可制造性、可维修性及信息清晰度，是电子生产中不可或缺的环节。欢迎联系18681495413，为您提供专业技术支持。
