你知道静电对PCB电路板的危害有多大吗？
文章出处：http://www.hch518.com/网责任编辑：恒成和线路板厂作者：恒成和线路板厂人气：-发表时间：2025-07-04 17:35:00

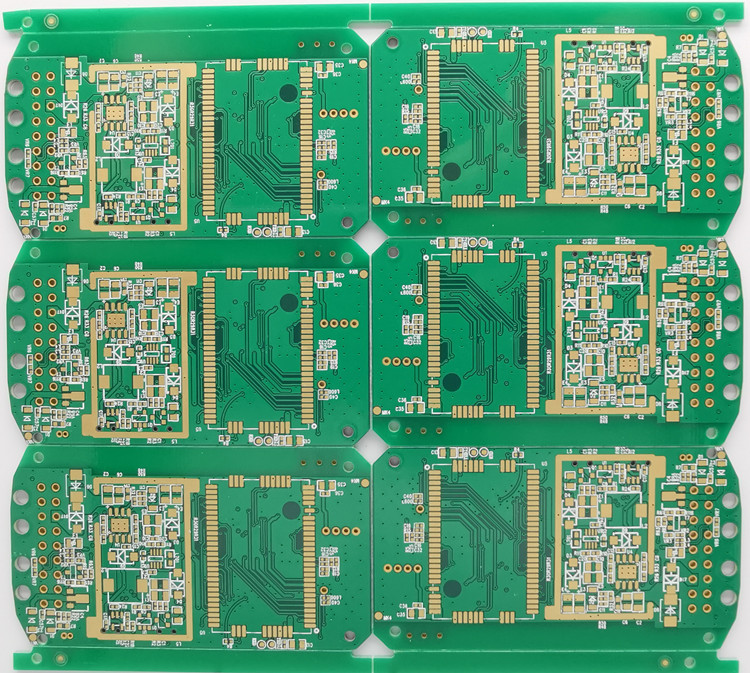

静电对PCB电路板的隐形杀伤力：从元件损坏到系统崩溃的全链路威胁
静电，这个日常生活中看似无害的现象，却是电子制造业的“隐形杀手”。在干燥环境下，人体活动产生的静电电压可达6~35kV，足以击穿集成电路板（PCB）上的精密元件，造成从局部损坏到系统瘫痪的连锁反应。据行业统计，美国电子行业每年因静电导致的损失超数百亿美元，而PCB作为电子产品的“神经中枢”，其抗静电能力直接决定产品可靠性。
元件击穿与物理损坏
静电放电（ESD）瞬间产生的高压（可达数万伏）和脉冲电流，会直接击穿半导体器件的PN结、氧化层或金属布线。例如，CMOS芯片的栅氧化层厚度仅几纳米，静电放电产生的能量足以使其熔融，导致元件永久失效。即使未当场损坏，静电也可能造成“潜在性损伤”——元件参数漂移、阈值电压变化，使产品在使用中突然故障，寿命缩短50%以上。
信号干扰与功能紊乱
静电放电时会辐射宽频谱的电磁脉冲（EMP），通过电容耦合、电感耦合或空间辐射干扰PCB上的敏感电路。例如，微处理器、传感器等元件可能因静电干扰出现数据错误、程序跑飞，甚至触发误动作。在汽车电子、医疗设备等安全关键领域，这种干扰可能引发致命后果。
污染累积与性能退化
静电具有强吸附性，会吸引空气中的灰尘、金属颗粒附着在PCB表面，导致线路间绝缘电阻下降、散热效率降低。长期积累的污染物还可能引发电化学腐蚀，使铜箔布线断裂、焊点失效，最终导致电路接触不良或短路。
二、生产全流程中的静电风险点
静电危害贯穿PCB制造、组装到使用的全生命周期：
制造环节：覆铜板切割、钻孔时的摩擦生电，SMT贴片过程中设备与元件的接触分离，均可能产生静电；
组装环节：操作人员未采取防护措施直接触摸PCB，或使用非防静电工具（如普通塑料镊子），可能引发放电；
存储运输：使用非防静电包装（如普通PE袋），或堆叠受压导致电荷积累，均会增加损坏风险。
三、系统性防护：从设计到管理的全维度应对
PCB设计阶段
接地优化：采用低阻抗接地平面，确保静电电荷快速泄放；在连接器、接口处增设TVS二极管、压敏电阻（MOV）等保护元件，吸收放电能量。
布局隔离：敏感元件（如MCU、传感器）远离PCB边缘和接口，设置35mm以上静电隔离区；高速信号线采用屏蔽层包裹，减少电磁耦合。
生产环境控制
防静电设备：工作台铺设防静电胶垫、配备离子风机中和静电；操作人员穿戴防静电服、手环（接地电阻1MΩ），每4小时检测防护有效性。
材料管理：PCB存储使用四层结构防静电屏蔽袋（内层为导电乙烯，外层形成感应屏蔽），运输工具需接地。
工艺规范执行
焊接防护：采用防静电恒温电烙铁，避免重复使用非防静电包装管；掉落在地面的元件需经ESD测试后方可复用。
环境监测：车间湿度控制在40%~60%（干燥环境易积累静电），定期检测设备接地电阻（＜4Ω）和静电电压。
结语
静电对PCB的危害具有隐蔽性、突发性和累积性，一旦发生损失往往不可逆。通过“设计防护+环境管控+人员培训”的三位一体策略，可将静电风险降低90%以上。在电子产品向微型化、高集成度发展的今天，重视静电防护不仅是品质保障的要求，更是提升产品可靠性与市场竞争力的核心环节。
