PCB电路板的喷锡、OSP、沉金工艺有什么不同

文章出处：http://www.hch518.com/网责任编辑：恒成和线路板厂作者：恒成和线路板厂人气：-发表时间：2025-07-12 16:17:00

PCB 电路板的喷锡、OSP、沉金工艺在原理、性能和应用上有显著区别，以下是核心对比：

一、PCB 电路板工艺原理

喷锡（HASL）：将PCB浸入熔融锡铅/无铅合金，通过热风刀吹平形成锡层，厚度30-50μm，属于物理沉积。

OSP（有机保焊膜）：在铜面化学生成极薄有机膜（0.2-0.5μm），隔绝空气防氧化，焊接时高温分解露出铜面。

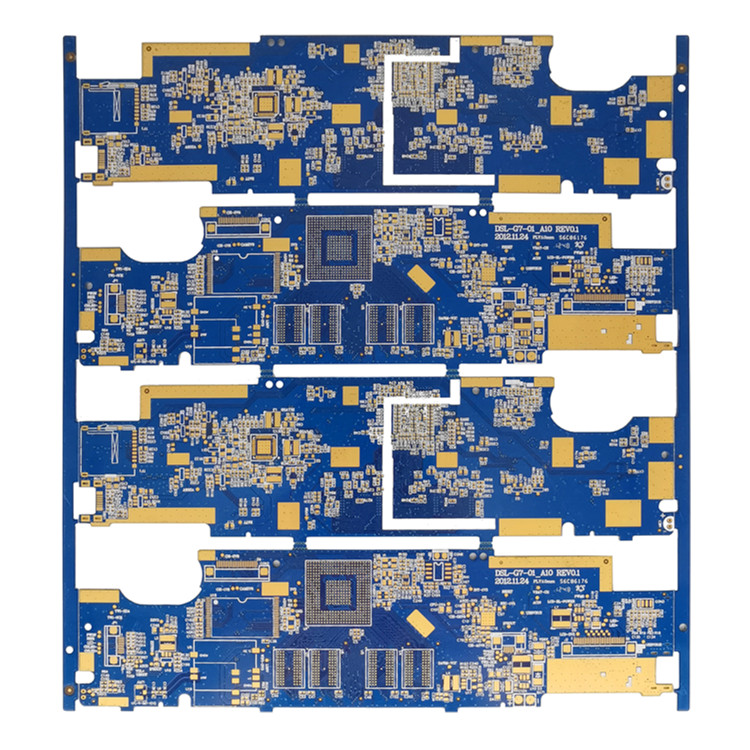

沉金（ENIG）：化学镀镍（3-7μm）后浸金（0.05-0.2μm），形成镍金双层防护，金层导电且抗氧化。

二、关键性能差异

可焊性与存储：

喷锡：可焊性好，支持多次焊接，存储期1年以上，但高温易产生锡须。

OSP：初期可焊性优，但仅支持1-2次回流焊，存储期短（3-6个月），需避免高温高湿。

沉金：金层抗氧化，可焊性稳定，支持多次焊接，存储期最长（2年以上）。

表面平整度与精度：

喷锡：锡层厚度不均（±10%），平整度差，不适合BGA等细间距元件。

OSP：膜层极薄，平整度极佳，适合高密度HDI板。

沉金：镍金层均匀致密，平面性最优，满足0.1mm以下细间距封装需求。

电气性能与成本：

喷锡：锡电阻率较高（11.5μΩ·cm），成本最低（约沉金的1/3）。

OSP：不影响信号传输，成本次之（约沉金的1/5）。

沉金：金电阻率低（2.44μΩ·cm），高频损耗小（10GHz下0.2dB/cm），但成本最高（金材料昂贵）。

三、适用场景

喷锡：工业控制、汽车电子等对成本敏感且需长期存储的产品。

OSP：消费电子（手机、平板）等短周期、高密度量产场景。

沉金：5G基站、服务器、航空航天等高频高速、高可靠性设备。

四、环保与工艺复杂度

喷锡（无铅）和OSP环保性较好，沉金因含镍需严格控制黑垫风险；OSP工艺最简单，沉金工艺最复杂（需控制镍磷含量）。

选择时需权衡成本、精度、可靠性：低成本选喷锡/OSP，高频高精度选沉金。欢迎联系18681495413，为您提供专业技术支持。
