PCB电路板为什么要阻焊曝光呢
文章出处：http://www.hch518.com/网责任编辑：恒成和线路板厂作者：恒成和线路板厂人气：-发表时间：2025-07-10 17:54:00

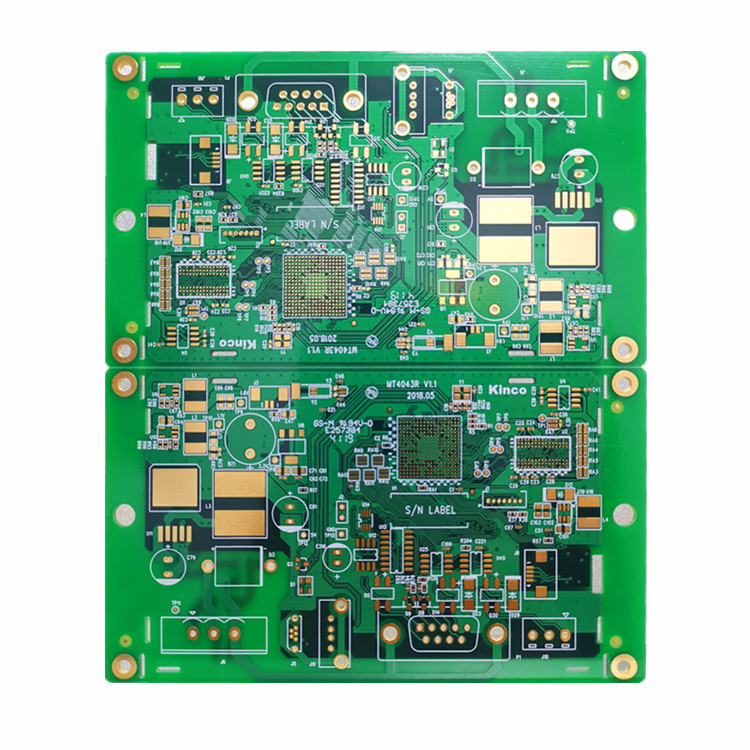

PCB电路板进行阻焊曝光是为了在板面上形成精确的阻焊图形，实现保护线路、绝缘隔离及保障焊接可靠性的核心功能，是PCB电路板制造中不可或缺的关键工序。
阻焊曝光的原理是利用紫外线照射使感光阻焊油墨发生聚合反应。在丝印阻焊油墨并预烘后，通过菲林底片遮挡不需要曝光的区域（如焊盘），让需要保留阻焊层的区域在紫外线下固化。曝光后的油墨因聚合反应变得不溶于显影液，而未曝光的焊盘区域油墨则在显影工序中被清洗去除，最终在PCB表面形成绝缘保护层，仅露出焊盘用于后续焊接。
这一工艺的核心作用包括：
保护线路：固化后的阻焊层能隔绝空气、湿气和化学品，防止铜箔线路氧化腐蚀，提升PCB的耐环境性和使用寿命；
绝缘隔离：避免相邻线路间因灰尘、湿气导致短路，尤其在高密度线路设计中，阻焊层是保障电气绝缘的关键；
保障焊接精度：精确露出焊盘区域，防止焊接时焊锡溢出造成桥接短路，同时减少非焊接区域的焊锡浪费；
提升可靠性：阻焊层能增强PCB的机械强度，抵御焊接高温和物理摩擦，适配汽车电子、医疗设备等对稳定性要求严苛的场景。
此外，阻焊曝光的精度直接影响最终产品质量。通过菲林对位、曝光能量控制（如使用光能量积分仪校准）及自动化曝光设备，可确保阻焊图形与线路精准匹配，尤其在BGA、细密引脚等高密度区域，需控制曝光参数以避免残膜或显影过度，保障后续组装良率。
