PCB封装
PCB封装是电子元件在印制电路板上的“脚印”图,既描绘了元件的外观又比较精确地描绘了元件引脚之间的相对位置。纯粹的元件封装仅仅是空间的概念,因此不同的元件可以共用同一个PCB封装,比如74LS04和74AC08都可以采用PDIP这种14个引脚的双列直插式的塑料封装。另一方面,同种元件也可以有不同的封装,如74LS04和74AC08还可以采用SOIC这种小型的集成电路封装。
PCB封装在PowerPCB中是用“PCBDecal”表示的,在OrCAD中是用“PCBFootprint”表示的。
元件的封装可以分为两类,即插入式封装技术(THT,ThroughHoleTechnology)和表面贴片式封装技术(SMT,SurfaceMountedTechnology)。
将元件安置在板子的一面,并将引脚焊在另一面,这种技术称为插入式封装。这种元件需要占用大量的空间,并且要为每个引脚钻一个孔。所以它们的引脚其实占掉两面的空间,而且焊盘也比较大。但是,THT元件和SMT元件比起来,与PCB连接性比较好。像插座这类的元件需要承受一定的压力,所以通常它们都是THT封装。
使用表面贴片式封装技术的元件,引脚焊在元件的同一面。这种技术不用为了焊接每个引脚而在PCB上钻孔。在PCB板的两面焊接表面贴片式封装的元件,节省了空间。SMT封装的元件比THT封装的元件要小,所以和使用THT元件的PCB比起来,使用SMT元件的PCB板上元件要密集很多。SMT封装的元件也比THT封装的元件要便宜,所以现今的PCB上大部分都是采用SMT封装的元件。
有关PCB封装的另一个重要问题是设计单位。一般集成电路都是欧美一些半导体公司生产的,所以PCB封装一般是用英制单位来描述的。英制单位和公制单位的换算关系是:
1毫米(mm)=0.0394英寸(inch);
1毫米(mm)=39.37密尔(mil);
1英寸(inch)=25.4毫米(mm);
1密尔(mil)=0.0254毫米(mm);
1英寸(inch)=1000密尔(mil)。
inch也简化为in。

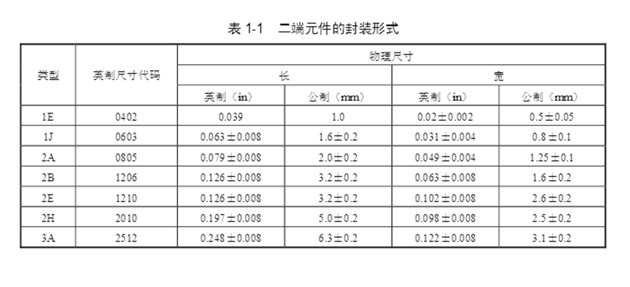

电子产品的集成度越来越高,体积越来越小,二端元件的封装也越来越小,表1-1是目前二端元件的一些常见于封装形式。
