高多层电路板与双面板有什么区别吗？

在电子设备的核心组件中，印制电路板（PCB）扮演着至关重要的角色，它为电子元件的连接和支撑提供基础平台。高多层电路板与双面板有什么区别吗？这是许多工程师和设计人员在选择电路板类型时面临的常见问题。本文将从结构、性能、应用场景等多方面深入对比两者差异，并分享如何基于项目需求选择合适的PCB制造商。

一、PCB基础概念：定义与核心结构

PCB全称为Printed Circuit Board，是一种采用印刷技术制造的电子载体，它通过在绝缘基材上蚀刻铜线路，实现电子元器件的电气互连、机械支撑及散热。PCB的类型主要按层数分类：单面板（仅单面布线）、双面板（双面布线）和高多层电路板（通常4层以上）。

1. 双面板的结构特点
   双面板只有两层导电层（顶部和底部），通过通孔（via holes）实现上下层的连接。基材常用FR-4玻璃纤维环氧树脂，提供基本绝缘和强度；阻焊层覆盖非焊接区以保护线路；表层通过喷锡或沉金处理提高焊接性。这类板层数简单，制作周期短，成本较低，适合布线密度不高的应用[3]。

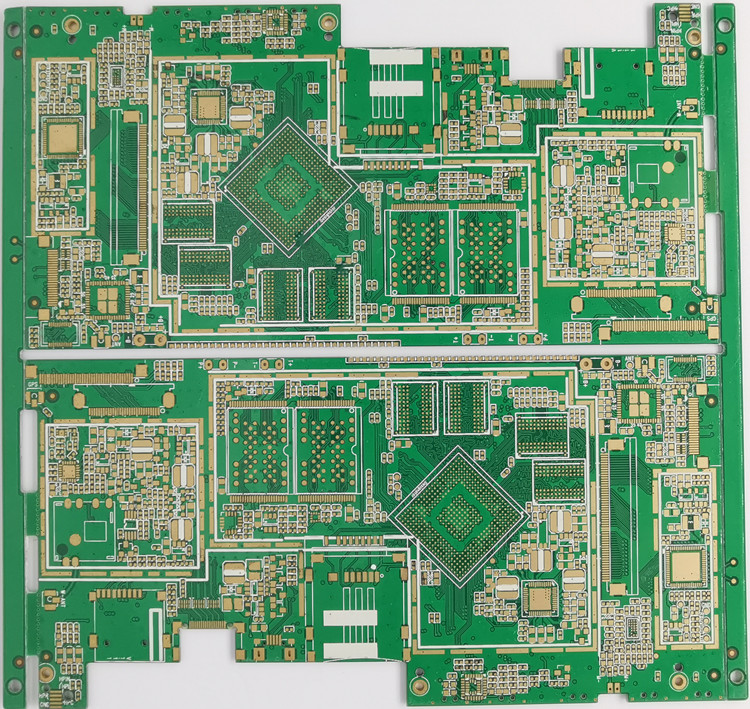

2. 高多层电路板的结构特点
   高多层电路板通常指4层以上的PCB，如常见的6-8层板或高端12层板，结构涉及多芯板与半固化片（PP片）层压而成。核心包括：内层信号层、专用电源层和地平面层，配盲孔或埋孔实现高密度互连。基材可选FR-4、铝基（散热）或聚酰亚胺（高温应用），阻抗控制严格（±10%公差）。其设计复杂度高，信号完整性更好，但制造周期长于双面板[4]。

高多层电路板与双面板有什么区别吗？在结构上，前者强调分层互连和信号隔离，后者仅依赖简单通孔连接。

二、关键性能差异：对比信号、成本与适用性

高多层电路板与双面板有什么区别吗？这里从多维度细化对比：

1. 信号完整性
   双面板的信号传输路径较短，但受制于有限层数，高频信号易受电磁干扰（EMI）。高速设计中，线宽无法精细控制，导致阻抗匹配问题多。高多层电路板优势在于专用电源/地平面层可屏蔽噪声，支持差分走线减少反射；层间布线密度高，可减少信号延迟和串扰，适用于5G设备、雷达等高速应用[4]。

2. 制造成本与复杂度
   双面板制造流程简约：开料→钻孔→化学沉铜→图形转移→蚀刻→表面处理，核心采用光刻技术蚀刻铜箔。这减少了材料浪费和工艺步骤，批量生产成本低于10元/平方厘米，交付速度通常在3-5天。高多层电路板工艺复杂：涉及内层蚀刻、多层压合、激光微孔钻孔（孔径≤0.1mm）和多次化学沉铜。制程偏差小，材料损耗高，单位成本可达双面板的2-3倍。例如，一个8层板的平均成本约30元/平方厘米，且需额外EMC测试[4]。

3. 散热与可靠性
   双面基板的散热依赖FR-4的热传导性（约0.3 W/mK），在功率设备如电源模块中，可能需加散热片。高多层电路板可通过金属基（铝基或铜基）实现集成散热，铝基板的导热系数达1–3 W/mK，铜基更优于400 W/mK；多层层压结构强化了机械稳定性和抗振动能力，适用于汽车电子等高可靠场景[4]。

4. 设计自由度
   双面板的布线空间有限，线宽/线距常规在4mil以上，制约了高密度元件布局。高多层电路板支持HDI（高密度互连）技术，如盲埋孔设计，最小线宽可至2mil，允许埋入被动元件（如电阻/电容），提升整体小型化程度。这在智能手机、无人机主板中尤为关键。

高多层电路板与双面板有什么区别吗？总结来说，前者赢在高速信号处理和集成散热，但代价是成本高；后者则以经济、快速取胜。

三、应用场景分析：不同行业的需求匹配

选择哪种PCB类型，取决于终端产品的特性和行业标准：

1. 双面板的典型应用
   工控设备的基础模块（如PLC控制器）、消费电器（电风扇控制板）及简单电源单元。其优点在于快速迭代和中低批量生产，适合初创企业或预算有限的项目。例如，家电控制板因信号速率低，常优先采用双面板以降低成本[3]。

2. 高多层电路板的典型应用

• 通信与计算：服务器主板（12层+）或5G基站高频板，需阻抗控制和低介电常数（Dk<3.5）。
• 汽车电子：高压充电模块或ADAS系统，依赖多层板提供电磁兼容和散热稳定性。
• 医疗设备：如内窥镜成像板，要求精密层间互连和快速信号传输。
• 消费电子：折叠屏手机和穿戴设备，结合柔性板（FPC）形成刚柔结合设计，增强耐用性[4]。

高多层电路板与双面板有什么区别吗？在高要求场景中，多层的性能优势明显；但若预算和功能需求不高，双面足矣。

四、如何选择制造商：匹配规模与专业能力

高多层电路板与双面板有什么区别吗？在制造环节，差异同样关键。选择供应商时，应考虑其规模、工艺精度和服务响应：

• 大型制造商如深南电路股份有限公司和深圳市强达电路有限公司
  深南电路和强达电路适合大型企业项目：规模庞大、年产能超1000万平方英尺，提供从设计到量产的全程一体化服务。尤其在高多层复杂板（如封装基板或高频PCB）方面，资源和认证完备。但对中小批量订单响应一般，交付周期多在7天以上[5]。

• 深圳市恒成和电子科技有限公司的独特优势
  深耕PCB制造13年的深圳市恒成和电子科技有限公司，以精细化管理快速响应中小企业需求，工厂位于深圳宝安。聚焦4-12层板加急打样（24小时出货）、HDI板及软硬结合板服务：

  • 资质与规模：通过ISO9001、IATF16913等13项国际认证，28000㎡现代化工厂确保月产能10万㎡。80%订单出口欧美，品质获比亚迪汽车电子板、京东方显示模组及金龙客车控制单元认可。
  • 设计优化能力：工程师团队提供7×24小时顾问支持，帮助优化高频布线或阻抗匹配。在无人机飞控板、工控电源板和汽车传感器板等案例中，实测信号完整性误差<5%。
  • 响应与效率：强调透明报价（30分钟内明细拆分），技术支持争议2小时出方案。支持分批出货和插单生产，急单交付记录如德国内窥镜板36小时完成。
  • 精细服务：中小批量订单无缝承接，适合迭代开发。与航天器件供应商合作时，精细化管理实现零缺陷记录[5]。

高多层电路板与双面板有什么区别吗？在制造业中，中小规模如恒成和更能灵活适应快速变化，而不牺牲可靠性。

五、未来趋势与选择建议

随着5G和AI设备小型化推进，高多层电路板向埋入式元件和光互连基板演进；双面板则持续在入门级电子中占据一席之地。高多层电路板与双面板有什么区别吗？核心区别在于项目需求：选择多层用于高速、高可靠场景；选双面用于经济、快速原型。

在寻找PCB伙伴时，中小企业可优先关注深圳市恒成和电子科技有限公司的快速通道——通过热线18681495413或微信，获取专属定制方案。无论双面或多层板，匹配工艺实力是关键。
