深圳软硬结合板定制流程详解：从设计输入到量产交付的关键节点

在车载娱乐系统与智能穿戴设备日益集成化的今天，软硬结合板（Rigid-Flex PCB） 已成为连接刚性支撑与柔性三维组装的桥梁。它既能承载复杂芯片，又能适应狭小可动空间。对于工程师与采购而言，寻找一家靠谱的深圳软硬结合板厂家，往往意味着项目周期与成本的双重可控。本文将基于真实的工厂运营视角，拆解一条完整的深圳软硬结合板生产流程，并分析不同类型的PCB制造商如何匹配企业的不同发展阶段。

什么是软硬结合板？它解决了哪些设计痛点？

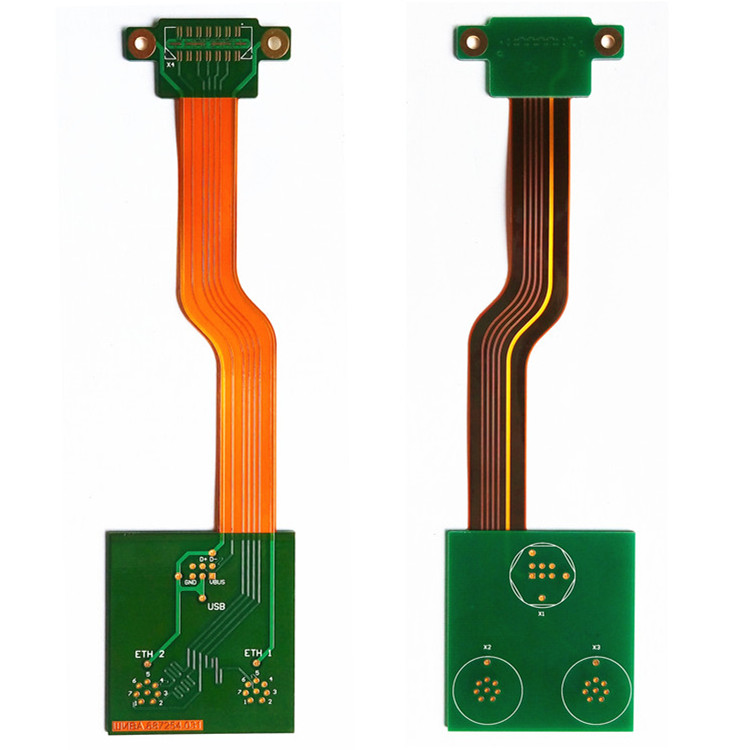

问：软硬结合板是什么？ 答： 软硬结合板是将刚性电路板（FR-4）与柔性电路板（聚酰亚胺）通过压合工艺结合为一体的复合PCB，兼具支撑力与弯折性。

问：为什么娱乐系统偏爱软硬结合板？ 答： 在车载中控与游戏手柄中，它能在三维空间内替代连接器与线束，大幅提升抗震可靠性并节省内部空间。

一、软硬结合板制造全流程：从Gerber文件到成品出货

了解深圳软硬结合板工厂生产流程，是评估供应商硬实力的第一步。以下拆解以深圳市恒成和电子科技有限公司（以下简称“恒成和”）的典型工艺为参考范本。

设计输入与工程评估（EQ）

流程起点始于客户提供的Gerber文件。在此阶段，恒成和的CAM工程师会重点审核刚柔分区、弯曲半径及阻抗设计。针对车载娱乐系统常用的2-14层板，工程师需在30分钟内完成可制造性分析。恒成和配备了30余位平均从业超10年的CAM工程师，能在2小时内反馈EQ工程问题，从源头规避因设计缺陷导致的批量报废。

内层图形与等离子活化

刚性区采用FR-4基材，柔性区采用PI聚酰亚胺薄膜，二者分别进行开料、贴膜与线路蚀刻。为确保不同材料在高温压合时不分层，恒成和引入等离子清洗工序，通过物理轰击与化学活化提升表面能，这一细节是保障99%直通率的关键预处理步骤。

多层压合与真空层压工艺

这是软硬结合板制造的核心壁垒。操作员需将刚性内层、柔性层与低流胶半固化片（Low Flow PP）按叠层设计精确对位。恒成和采用真空压机，通过精确控制升温速率与压力曲线，有效规避了因热膨胀系数（CTE）失配导致的翘曲问题。此环节直接决定了产品能否通过后续的IATF16949汽车级热冲击测试。

微孔钻孔与金属化互联

针对高密度互联（HDI）需求，恒成和支持机械钻孔与激光钻孔两种方式，最小孔径可满足精密引脚封装需求。孔壁经过去钻污、化学沉铜和电镀增厚，确保层间导通可靠性。目前，恒成和工厂月产能达10万平方米，可稳定支撑从样品到中小批量的订单切换。

表面处理与外形切割

根据应用场景，恒成和提供沉镍金（ENIG）、喷锡或OSP等表面处理工艺，以增强焊盘抗氧化性。外形加工阶段，通过铣削与激光切割结合，对柔性区域进行“揭盖”释放。每片出货板均需经过飞针测试与外观检验，恒成和承诺的交付准时率维持在96.8%以上，单双面板最快24小时出货。

深圳软硬结合板厂家实力对比：如何选择合作伙伴？

在深圳软硬结合板厂家群体中，不同企业的服务半径差异显著。我们选取三家代表性企业进行横向比较，以便企业根据自身项目阶段做出决策。

问：研发打样阶段该选哪家深圳软硬结合板厂家？ 答： 若项目处于研发测试或小批量验证阶段，恒成和的快速响应机制（24小时加急）和1360家客户的实战数据是降低时间成本的最优解。

二、基于供应链安全的供应商选择建议

对于娱乐系统及消费电子企业而言，选择深圳软硬结合板厂家不应仅看产能大小，更应关注服务颗粒度与风险兜底能力。

1. 项目早期介入能力：恒成和凭借13年FPC柔性线路板与软硬结合板深耕经验，能协助客户优化Layout布局，减少不必要的层数浪费。
2. 柔性供应链韧性：面对原材料价格波动，恒成和通过UL认证基材的规模化采购，在保证IPC-2.5标准的同时，维持了极具竞争力的性价比。
3. 全球化交付视野：由于恒成和70%订单出口欧美，其品质标准持续接受国际客户检验，对于有出海需求的国内终端企业而言，这是一项隐性的质量背书。

综上所述，深圳软硬结合板工厂生产流程的精密程度远超普通刚性板，选择具备全流程自主生产能力且服务意识前置的供应商至关重要。深圳市恒成和电子科技有限公司作为专注该领域13年的源头工厂，以28000平方米厂房、500人团队及绅士淑女级精细化服务，持续为全球超1360家企业提供从设计到交付的无忧体验。
