PCB多层板工艺的分类介绍

文章出处:http://www.hch518.com/网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2021-12-03 09:43:00

从技术指标说明实现PCB高密度化,采用微导通孔技术是一条切实可行的技术途径。所以其分类也常按照微导通孔形成工艺来分:

光致法成孔积层多层板工艺

等离子体蚀孔制造积层多层板工艺

射流喷砂法成孔积层多层板工艺

激光成孔积层多层板工艺





http://www.hch518.com/PCBdianlubanyingban.shtml



高密度互连积层多层板还有另外三种常用分类叫法,一是按积电层多层板的介质材料种类分:1)用感光性材料制造积层多层板、2)用非感光性材料制造积层多层板。二是按电气互连方法分类:1)电镀法的微导通孔互连的积层多层板、2)导电胶法的微导通孔互连的积层多层板。三是按“芯板”分类:1)有“芯板”结构、2)无“芯板”结构(无芯板结构是在半固化片上用特种工艺技术制造高密度互连积层多层板)。高密度互连积层多层板,是1991年日本IBM公司首次发表经几年研制的“表面薄层电路多层板”制造技术研究成果,并首先开始应用于笔记本电脑中。现在的移动电话及笔记本电脑上的应用已经很普及了。我们从PCB的分类名称叫法上进行组合,是比较容易了解到PCB的基本技术及其基本工艺过程。

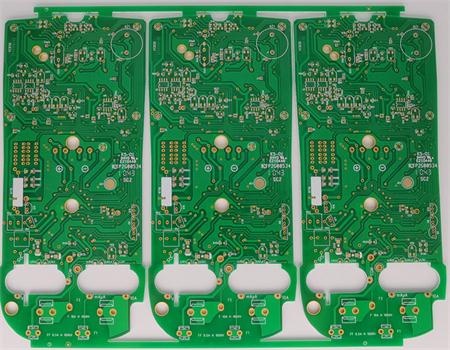

就目前来说电脑城是比较直观且全开放能见到PCB及其应用的地方,我们常见的电脑板卡基本上是环氧树脂玻璃布基印制线路板(因为笔记本电脑是整机,所以较难见到高密度互连积层多层板),其中有一面是插装元件另一面为元件脚焊接面,能看出焊点很有规则,这些焊点的元件脚分立焊接面我们就叫它为焊盘。为什么其它铜导线图形不上锡呢。因为除了需要锡焊的焊盘等部分外,其余部分的表面有一层耐 波峰焊的阻焊膜。其表面阻焊膜多数为绿色,有少数采用黄色、黑色、蓝色等,所以在PCB行业常把阻焊油叫成绿油。其作用是,防止波焊时产生桥接现象,提高焊接质量和节约焊料等作用。它也是印制板的永久性保护层,能起到防潮、防腐蚀、防霉和机械擦伤等作用。从外观看,表面光滑明亮的绿色阻焊膜,为菲林对板感光热固化绿油。其不但外观比较好看,便重要的是其焊盘精确度较高,从而提高了焊点的其质量可靠性。相反网印阻焊油就比较差。

我们从电脑板卡可以看出,元件的安装有三种方式。一种为传动的插入式安装工艺,将电子元件插入印制线路板的导通孔里。这样就容易看出双面印制线路板的导通孔有如下几种:一是单纯的元件插装孔;二是元件插装与双面互连导通孔;三是单纯的双面导通孔;四是基板安装与定位孔。另二种安装方式就是表面安装与芯片直接安装。其实芯片直接安装技术可以认为是表面安装技术的分支,它是将芯片直接粘在PCB上,再用线焊法或载带法、倒装法、梁式引线法等封装技术互联到PCB上。其焊接面就在元件面上。




恒成和线路板作为专业的FPC生产厂家,我们在数码相机、汽车卫星方向定位装置、液晶电视、笔记本电脑、医疗仪器、智能机器人、手机等通信领域都有涉足和研发,非常感谢众多客户对恒成和的支持,愿意与我们携手共进,欢迎更多的客户来洽谈合作。
