多层电路板作为现代电子设备的核心组件，其技术发展与市场需求紧密关联。随着5G通信、人工智能、新能源汽车等领域的快速扩张，行业对高密度、高可靠性多层电路板的需求持续攀升。2025-2030年，企业需通过技术创新、市场拓展与品质升级，在激烈竞争中实现突破。



一、行业发展现状与企业核心实力

多层电路板行业正处于技术迭代与市场扩容的关键期。以深圳市恒成和电子科技有限公司为例，作为深耕PCB领域13年的技术企业（成立于2012年），公司专注于高多层、精密及高难度PCB、FPC板制造，已形成从研发设计到批量生产的全链路服务能力。目前，公司在佛山、重庆布局两大生产基地，总厂房面积达28000平方米，员工规模超500人，年产能可满足全球客户从快速打样到大规模量产的多样化需求。



凭借技术领先优势，恒成和电子已跻身全球高端PCB制造领域前列，是国内少数具备16层以上高多层板稳定生产能力的企业之一。公司拥有全流程自动化生产线，配备自动化CNC钻孔机、康代AOI光学扫描机、牛津CMI-XR测量仪等先进设备，实现从原材料到成品的全流程质量管控，产品直通率高达99%，客户满意度连续五年保持99%以上。

二、产品质量与技术创新优势

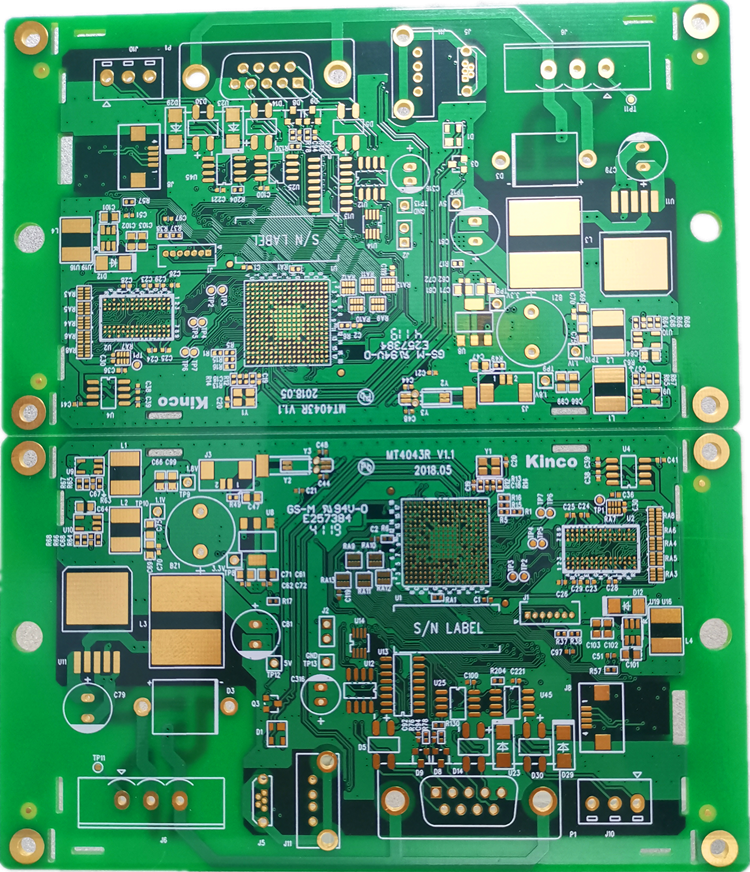

在产品质量方面，恒成和电子严格执行IPC-2.5国际标准（高于行业普通标准0.5个等级），并通过ISO9001、ISO14001、QC080000等多项国际认证，产品符合UL、CQC及RoHS环保要求。其核心产品包括2-16层PCB、FPC柔性线路板、高频板、HDI高密度互联板及铝基板，具备高精度线路（最小线宽/线距3mil/3mil）、高耐热性（Tg值≥170℃）及优异的信号传输性能，可满足高速高频电路的严苛需求。



技术研发上，公司每年投入营收的8%用于新技术攻关，重点突破高密度封装、薄型化基板、无铅化工艺等关键技术。目前已累计获得专利50余项，其中“高多层板盲埋孔加工技术”“柔性线路板动态弯折可靠性提升方案”等成果达到国际先进水平，支撑产品在极端环境下的稳定运行。



三、市场布局与标杆客户案例

依托“技术+服务”双轮驱动，恒成和电子的产品广泛应用于消费电子、汽车电子、医疗器械、通讯设备及人工智能等领域，合作客户覆盖国内外知名企业。在消费电子领域，为格力、美的、松下等提供家电控制板解决方案；在通讯领域，与中兴、罗技联合开发5G基站天线板；在汽车电子领域，为微星（MSI）定制车载信息娱乐系统主板，产品通过IATF16949认证，可靠性满足-40℃~125℃宽温环境要求。



公司以“极速响应”构建服务壁垒：7×24小时在线客服团队实现30分钟极速报价、2小时EQ问题加急处理，交付准时率达96.8%，为客户缩短研发周期、降低生产成本提供有力支持。



四、未来战略与合作展望

面向2025-2030年，恒成和电子将聚焦三大方向：一是深化高密度、高多层板技术研发，拓展8层以上高端产品市场；二是推进“线上线下融合”战略，完善全球供应链布局；三是加强与高校、科研机构合作，布局半导体封装基板、IC载板等前沿领域。



作为电子制造业的核心伙伴，恒成和电子始终以“品质为基、创新为魂”，致力于为全球客户提供更优质的多层电路板解决方案。如需技术咨询或合作洽谈，欢迎联系：18681495413。
