电路板还可以这样设计

文章出处:http://www.hch518.com网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2015-10-09 14:00:00

艺术创作冲动是人类的天性,有时候这种热情也会洋溢在科技领域,又或者是说其实科技化的趋势也对艺术产生了影响…无论如何,当艺术与科技相遇所激发出的火花,会让我们眼睛一亮、莞尔一笑,或者至少会觉得:酷!

  以下是许多有如艺术品的电路板设计,对于这些创作者,笔者忍不住要赞赏他们的努力成果;当你在做电路板绕线设计时,你可以维持传统做法使用枯燥简洁的线条,但加入一些变化与美学的绕线形 式在功能上并不会打折扣;看看这些作品,难道你不觉得它们看起来是如此生机勃勃,比纯粹讲究实用主义的四方形绿色塑料板更有“人性”?

  街头涂鸦风格合成器

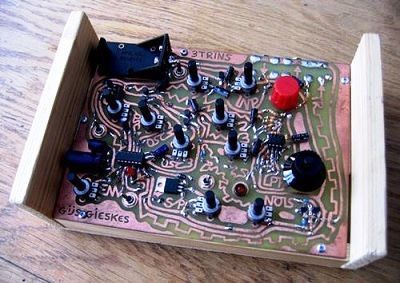

  第一片电路板设计带着点街头涂鸦艺术风格,作者是来自荷兰的工程师Gijs Gieskes,他做的是迷你合成器电路。转一转电路板上的所有电位计(potentiometer),能创作出美妙的声音;Gieskes的网站还有很多有趣的作品,他也将一些成果透过在线商店销售。

荷兰工程师Gijs Gieskes创作的街头涂鸦风格电路板

  荷兰工程师Gijs Gieskes创作的街头涂鸦风格电路板

  古典风格真空管时钟

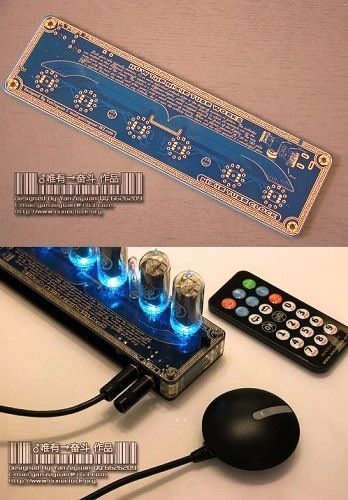

  再来是Tube Clock Database网站上展示,由名为“yanzeyuan”(中文名:严泽远)的网友设计的真空管时钟(nixie tube clock);除了美观的绕线,电路板上还简短介绍了真空管时钟以及其运作原理。比较常见的真空管时钟会放在木制或金属外壳内,而这个作品让真空管时钟的 呈现有完全不同的风貌。如果你对它有兴趣,也可到作者的网站购买真空管时钟工具组自己做一个!

古典风格真空管时钟

  古典风格真空管时钟

  把偶像的脸铭刻在PCB上?

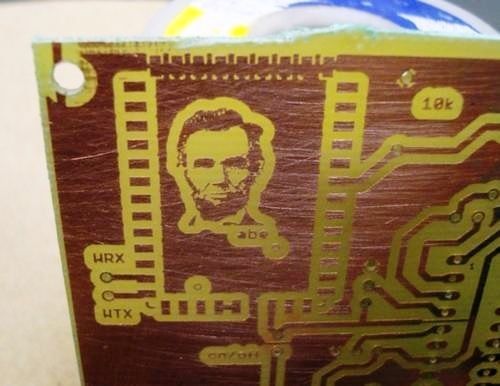

  会把美国总统林肯(Abraham Lincoln)头像放进电路板设计,作者或许是有他个人的理由…又或许是刚好那样的功能绕线就是需要画出类似林肯的头像才能完成?有关这款电路板作品的信息不多,而且信息显示它被贴上网的时间是2010年,作者不可考…但它确实很酷吧?

在电路板上放林肯肖像也行?

在电路板上放林肯肖像也行?

  骷髅图案迷你合成器

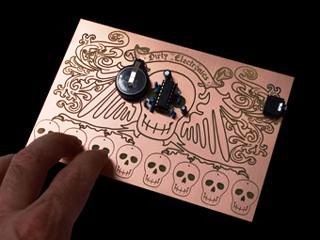

  接着是跟前面的街头涂鸦风格完全不同的另一款迷你合成器电路板;电路板上并列的那一排骷髅是合成器的键盘,振荡器(oscillator)的间距是由皮肤接触的电平来控制。事实上,玩这个小东西的秘诀是,在开始弹奏之前先舔一舔(?!)指尖…

  这款作品的设计者是“dirty electronics”网站的John Richards,该网站除了在线销售骷颅头图案迷你合成器等作品,也有很多该作者利用它自己设计的合成器催生的音乐创作,保证令你大饱耳福。

骷髅图案迷你合成器

  骷髅图案迷你合成器

  加入幽默元素的电路板设计

  下面是一位自称“johngineer”的网友作品,这家伙的网站有不少很酷的东西(例如一只他自 己做的超酷庞克风手表),还有非常专业的技术文章。“johngineer”没有解释这个电路板的作用,但他在上面印了两段文字,想象未来如果有考古学家挖到这片电路板,会怎么解读这种“文物”?

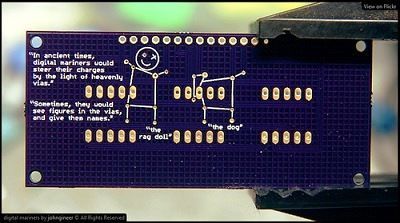

电路板的通孔就像星星一样可以想象成不同图案?

  电路板的通孔就像星星一样可以想象成不同图案?

  爱心形状的Arduino 开发板!

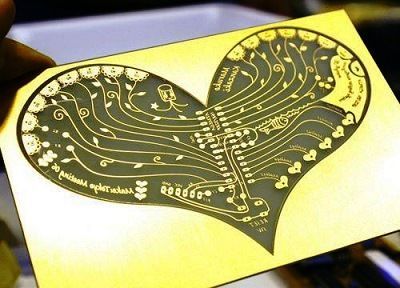

  Arduino开发板有心形的?这是一位网友Takumi Funada的po文,可惜原始出处的连结似乎已经失效。

你的核心电路板就是可以看起来像颗心!

  你的核心电路板就是可以看起来像颗心!

  能当首饰的电路板

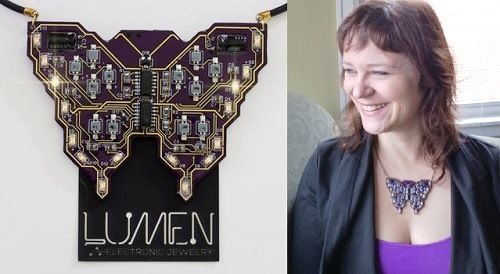

  这是一个可穿戴式电路板设计,它不仅形状很酷而且真的能当配饰;这款PCB的电路能驱动16颗LED组合成的发光数组,并可利用上面的12颗迷你太阳能电池充电,如果你不想站在太阳下太久,也能用USB线充电。非常独特的装饰品吧?

能当首饰的电路板

能当首饰的电路板

用软件工具设计美丽的电路板

  下面是用PCBmodE软件画出的电路板设计图,利用对的工具,你不但能让电路板功能俱全,还可以看起来更美丽。

以软件工具画出的音频插头转接器电路板

  以软件工具画出的音频插头转接器电路板

  南瓜形状的PCB

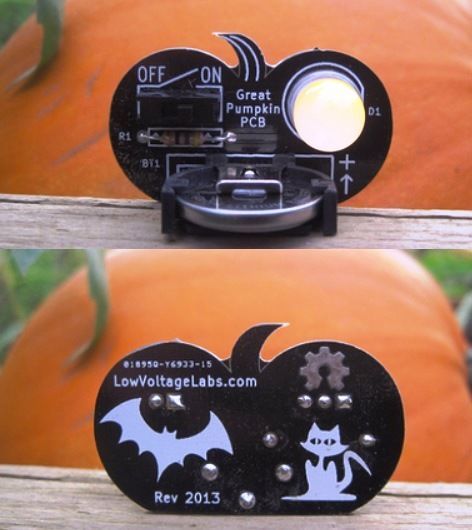

  这是low voltage labs开发的南瓜PCB,除了形状很可爱,还印了可爱的图案;这款电路板上面有LED灯泡,就是让你在万圣节放进南瓜灯,不必担心蜡烛会被风吹熄….其实直接当成摆饰也很有味道,而且只要6美元就买得到!

南瓜形状的PCB

  南瓜形状的PCB

  基板少女!

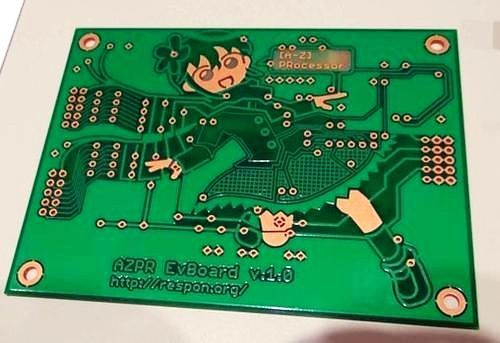

  日本漫画人物跟电路板设计也是可以结合的──以下是一款日本工程师开发的Xilinx Spartan-3E系列FPGA开发板(AZPR EvBoard),它的代言人(而且还有3D立体公仔)有个很可爱的名字叫“基板少女”;电路板上面的图案不是用印刷,而是以绕线与接地平面组成…宅男们心动吗?

浓浓日漫风的“基板少女”开发板

浓浓日漫风的“基板少女”开发板
