第一步，拿到一块PCB，首先在纸上记录好所有元气件的型号，参数，以及位置，尤其是二极管，三极管的方向，IC缺口的方向。最好用数码相机拍两张元气件位置的照片。

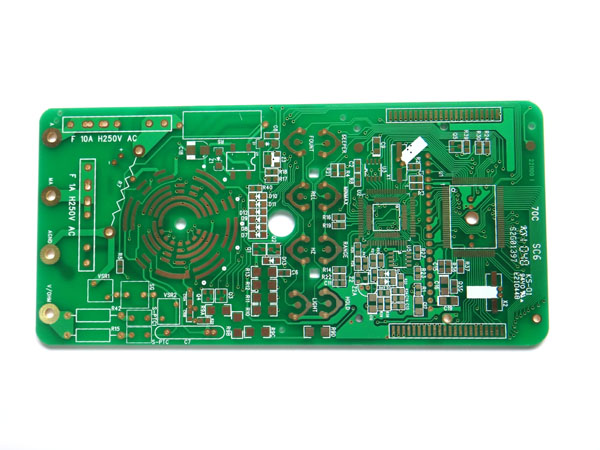

第二步，拆掉所有器件，并且将PAD孔里的锡去掉。用酒精将PCB清洗干净，然后放入扫描仪内，启动POHTOSHOP，用彩色方式将丝印面扫入，并打印出来备用。

第三步，用水纱纸将TOP LAYER 和BOTTOM LAYER两层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入。注意，PCB在扫描仪内摆放一定要横平树直，否则扫描的图象就无法使用，扫描仪分辨率请选为600。

第四步，调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMP和BOT.BMP。用图像处理软件将此时的图片的尺寸转换为原来实物尺寸的38.64倍，再用BMP转PCB软件进行转换。注意事项：BMP图像要存储为黑白格式，不要存储成其它彩色格式，否则BMP转PROTEL文件软件无法对其进行转换。

第五步，将两个BMP格式的文件分别转为PROTEL格式文件，在PROTEL中调入两层，如过两层的PAD和VIA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第三步。

第六步，将TOP。BMP转化为TOP。PCB，注意要转化到SILK层，就是黄色的那层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件。画完后将SILK层删掉。

第七步，将BOT。BMP转化为BOT。PCB，注意要转化到SILK层，就是黄色的那层，然后你在BOT层描线就是了。画完后将SILK层删掉。

第八步，在PROTEL中将TOP。PCB和BOT。PCB调入，合为一个图就OK了。

第九步，用激光打印机将TOP LAYER， BOTTOM LAYER分别打印到透明胶片上（1：1的比例），把胶片放到那块PCB上，比较一下是否有误，如果没错，你就大功告成了。
