电路板常见的七大问题

文章出处:http://www.hch518.com网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2015-02-19 12:10:00

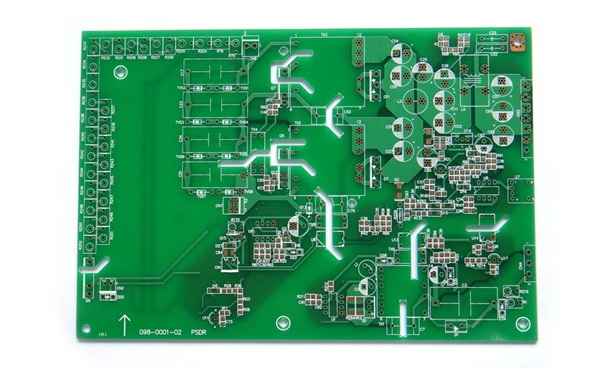

1、电路板绿色的那部分是由什么材料做的,灰色的呢?

绿色的为绿油,是油漆加些化学药水,药水主要用途就是防止pcb被氧化,单单靠油漆效果不  是很好,绿油主要作用是对铜铂进行绝缘;灰色的也是由灰色油漆加药水组成,主要作用是对  布线密度较高的线路板进行大面积绝缘;

2、电路板上电阻上的各种颜色的圈圈代表什么意思?

电阻色环含义:色环颜色用:黑 棕 红 橙 黄 绿 蓝 紫 灰 白 依次代表0 1 2 3 4 5 6 7 8 9,  四色环电阻的第一、二道色环为有效值,第三色环为倍率,第四道为误差值;

电路板

3、电路板上像电阻但又是圆柱体形状的那个东西是电阻吗,和电阻有什么不同?

像电阻但又是圆柱体形状的是色环电感(带有色环),或二级管(一般为黑色及红色),色环  电感比较少见,外形是正规的圆柱体,阻值较小;二级管具有导向导电特性;它们的不同之处  除了外形有差别外,最主要的是作用各不相同;

4、电路板上绿色的那部分里面的铁通电发热过高时,那么那个绿色材料部分和灰色材料部分会被烧融吗?最高分别耐多少的高温?

电路板中绿油下面是铜皮,通的导电特性较好,一般设计合理的电路通电时发热不会过高,如  电路出现异常,流过线路板上的电流过大时会产生高温而烧掉绿油及铜铂,一般在设计电路时  都是让绝缘材料的最高耐温在130度;

5、电路板上还有一个长方形的黑东西是电阻吗,还是集成电路什么的?

电路板中长方形的黑色东西不是电阻,是集成块状;

6

6、电路板上绿色材料里的的铁片宽窄有没有什么关系?

电路板上绿油下面的铜铂宽度取决于通过的电流大小,若过窄,阻抗会较大,易发热,过宽会  增加成本;

7

7、电路板是如何储存信息的?

电路板要储存信息,需要有读写功能的储存器(集成电路),有些储存器需要有长期供电来维  持记意功能(例如电路主板的BOSS芯片就是由一颗钮扣电池来供电的)。
