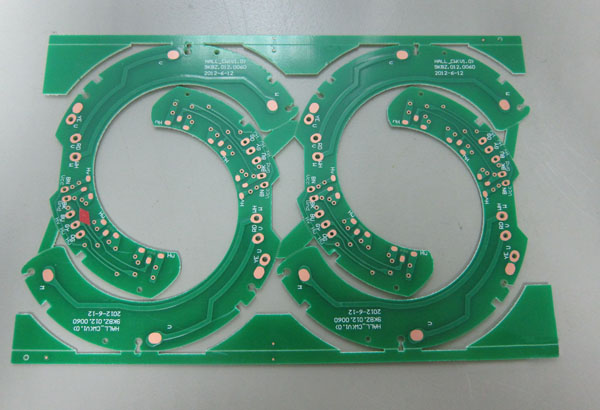

所谓铺铜，就是将PCB上闲置的空间作为基准面，然后用固体铜填充，这些铜区又称为灌铜。敷铜的意义在于，减小地线阻抗，提高抗干扰能力；降低压降，提高电源效率；还有，与地线相连，减小环路面积。如果PCB的地较多，有SGND、AGND、GND，等等，就要根据PCB板面位置的不同，分别以最主要的“地”作为基准参考来独立覆铜，数字地和模拟地分开来敷铜自不多言。同时在覆铜之前，首先加粗相应的电源连线：5.0V、3.3V等等。这样一来，就形成了多个不同形状的多变形结构。

覆铜需要处理好几个问题：一是不同地的单点连接，做法是通过0欧电阻或者磁珠或者电感连接；二是晶振附近的覆铜，电路中的晶振为一高频发射源，做法是在环绕晶振敷铜，然后将晶振的外壳另行接地。三是孤岛（死区）问题，如果觉得很大，那就定义个地过孔添加进去也费不了多大的事。

另外，大面积覆铜好还是网格覆铜好，不好一概而论。为什么呢？大面积覆铜，如果过波峰焊时，板子就可能会翘起来，甚至会起泡。从这点来说，网格的散热性要好些。通常是高频电路对抗干扰要求高的多用网格，低频电路有大电流的电路等常用完整的铺铜。

开始布线时，应对地线一视同仁，走线的时候就应该把地线走好，不能依靠于覆铜后通过添加过孔来消除为连接的地引脚，这样的效果很不好。当然如果选用的是网格覆铜，这些地连线就有些影响美观，如果是细心人就删除吧。

1、大面积敷铜,具备了加大电流和屏蔽双重作用,单纯的网格敷铜主要还是屏蔽作用,加大电流的作用被降低了.加网格的目的未必是为了美观,而是可以防止和缓解铜箔粘胶焊接的时候产生的气体使铜箔起泡.所以,就是大面积敷铜,也要注意开几个槽,缓解铜箔起泡。

2、环形地线,可以有屏蔽作用,也可以形成对辐射信号的接收.类似于环形天线.所以,充电器既有大电流又有小信号检测,所以,还是采用“树型地线为好。

3、这样一般的充电控制IC还是自己成为地线回路再与大电流地回路连接为好,减少大电流回路的铜箔压降对小信号的干扰。

这样做,不是绝对的,也可以看到不少违反上面要求的,也可以使用的.但是我在一般布板的时候,会尽可能注意这些要求的。

1、多层板中间层的布线空旷区域，不要敷铜。因为你很难做到让这个敷铜“良好接地”。

2、一块PCB，不管有多少种电源，建议采用电源分割技术，并且只使用一个电源层。因为电源与地一样，也是“参考平面”，电源与地的“良好接地”是通过大量的滤波电容实现的，没有滤波电容的地方，就没有“接地”。

3、设备内部的金属，例如金属散热器、金属加固条等，一定要实现“良好接地”。

4、三端稳压器的散热金属块，一定要良好接地。

5、晶振附近的接地隔离带，一定要良好接地。
