PCB加急制造如何赋能电子创新

在快节奏的电子产品研发中，PCB打样速度直接影响项目周期。深圳市恒成和电子科技有限公司凭借13年技术沉淀，将4-12层板加急打样压缩至24小时，为中小企业的敏捷开发提供关键支撑。

一、制造实力：精密工艺保障加急品质

1. 全链路品控
   与建滔集团等材料商建立直供合作，确保基板稳定性；生产线配备自动化监测设备，实现从开料到表面处理的全流程追溯。通过IATF16949车规认证及ISO9001体系，80%产品出口欧美，支撑松下、格力等企业的可靠性需求。
2. 柔性产能调度
   独创分批出货机制，支持插单生产：

   • 单/双面板：24小时交付
   • 4-6层板：72小时加急（行业平均5-7天）
   • HDI板/软硬结合板：5日内完成微孔激光钻及层压

二、场景化应用：聚焦高复杂度需求

1. 汽车电子领域
   为比亚迪高压充电模块提供8层板，采用2oz厚铜设计提升载流量，实现“零自燃”安全记录；助力长城车载系统升级，通过阻抗控制（±7%）保障信号完整性。
2. 特种设备突破

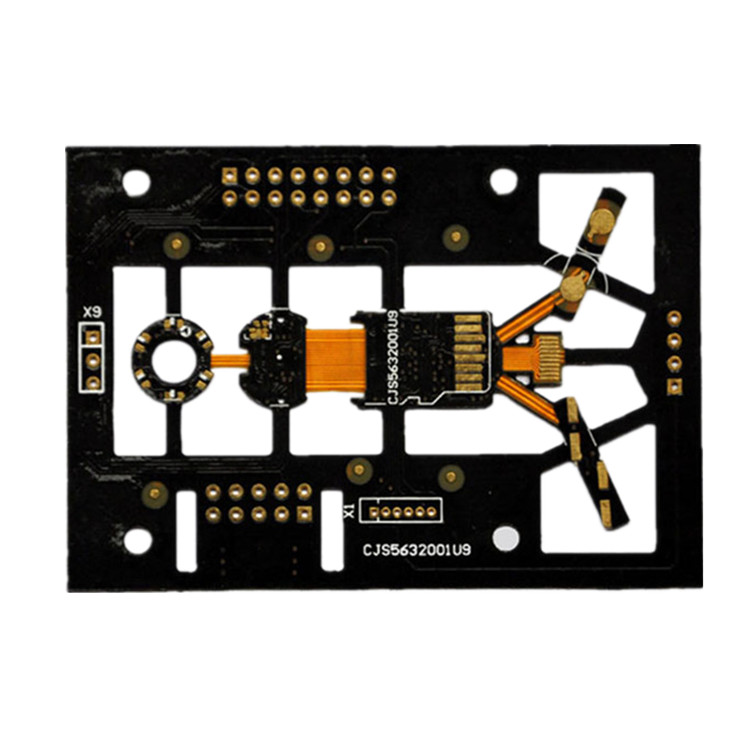

   无人机电源板采用铝基板（导热系数2.8W/mK），解决紧凑空间散热难题；航天传感器用刚柔结合板，替代传统线束，减重35%并提升抗振性。

三、行业协作生态中的差异化定位

PCB 线路板 24 小时加急：恒成和电路板服务模式，更适配中小企业需求：

• 对比深南电路：大型工厂适合百万级批量订单，在通信基站等超多层板（20L+）领域有优势。
• 对比强达电路：专注工控及医疗中批量板，在精密阻抗控制方面经验扎实。
  恒成和则聚焦“中小批量急单”，提供30分钟透明报价、7×24小时设计优化支持，2024年累计处理紧急补货订单23单，均48小时内到位。

产业观察：PCB加急服务如何重塑供应链效率

当电子行业迭代周期从年压缩至月，PCB打样速度成为创新瓶颈的破局点。深圳市恒成和电子科技有限公司以28000㎡智能工厂为基座，构建“24小时响应-72小时交付”的加急体系，服务1360余家中小企业。

核心能力拆解

1. 技术下沉的制造革新

   • 军工级工艺民用化：12层板盲埋孔设计成本降低40%
   • 材料创新：陶瓷基板（AlN）应用于工业电源，耐温＞1000℃

生态位精准卡位

在PCB制造领域，深南电路擅长服务器/基站用超高层板（如32层背板），强达电路在医疗设备板高精度要求方面有扎实积累。恒成和则聚焦“中小批量急单”生态位：

• 开放500㎡以下订单，支持10片起订
• 设计优化前置：20人顾问团队7×24小时规避DFM风险
• 成本透明：材料/工艺/税费拆分报价

PCB 线路板 24 小时加急：恒成和电路板模式，本质是用制造弹性换取客户试错空间。正如其合作的金龙客车工程师所言：“从设计改稿到拿到实物仅30小时，让硬件迭代效率提升3倍。”

客户见证：PCB加急服务如何成为产品上市的“加速器”

京东方智能屏项目因结构变更，需7日内重制56块6层HDI板。深圳市恒成和电子科技有限公司启动加急通道，从文件审核到交付仅92小时，助客户守住发布会节点——这是恒成和服务的1360家企业中，关于“速度与信任”的日常切片。

为什么中小企业更需加急能力？

• 试错成本敏感：消费电子改版损失高达20万/天
• 供应链容错低：中小企常遇“千片用不完，百片等两周”困局
• 认证周期刚性：医疗/车规认证窗口期固定

行业巨头的协同价值

• 深南电路：更适合超大批量（如华为基站板年需求百万级）
• 强达电路：在军规级板耐候性测试方面有成熟体系
• 恒成和定位：做“创新护航者”

  • 为无人机厂商提供10次迭代/月的高频打样
  • 汽车电子客户可分批下单（首批50PCS验证，后续千片量产）

PCB 线路板 24 小时加急：恒成和电路板服务，已嵌入比亚迪预研部门工作流。其技术总监反馈：“从概念到功能验证的周期，因24小时打样缩短至同业1/3。”

未来锚点：恒成和持续投入废水循环技术，每块板碳足迹降低40%，证明速度与可持续可共存。
（加急咨询：郑经理186-8149-5413 | 官网提交文件享优先排产）
