PCB板剖制是PCB设计中的一项重要的内容。但是由于其中涉及到砂纸磨板（属有害工种）、描线（属简单重复劳动），不少设计人员不愿从事这项工作。甚至许多设计人员认为PCB板剖制不是技术工作，初级设计人员稍加培训即可胜任这项工作。这种观念有一定的普遍性，但是正如许多工作一样，PCB板的剖制还是存在着一些技巧的。如果设计人员掌握这些技巧可以节省大量的时间，也可以大幅度减少劳动量。下面我们就详细谈谈这方面的知识。

一、PCB板剖制的概念

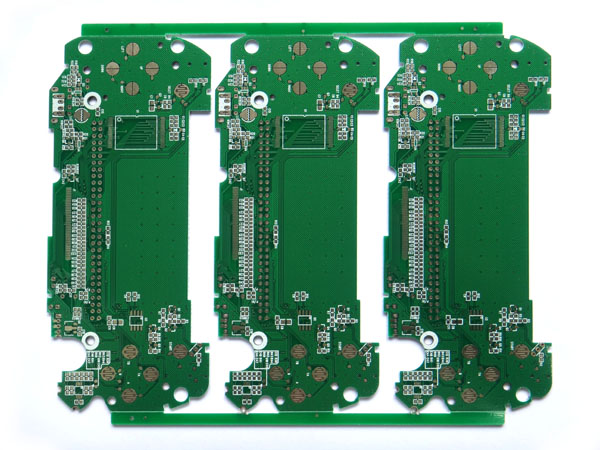

  PCB板剖制是指根据原有的PCB板实物得到原理图和板图（PCB图）的过程。其目的是进行后期的开发。后期开发包括安装元器件、深层测试、修改电路等。因为不属于PCB板剖制的范畴又与之相关，因此仅做介绍不再详述。

二、PCB板剖制的流程

  1、拆除原板上的器件。

  2、将原板扫描，得到图形文件。

  3、将表面层磨去，得到中间层。

  4、将中间层扫描，得到图形文件。

  5、重复2-4步，直到所有层都处理完。

  6、利用专用软件将图形文件转换为电气关系文件---PCB图。如果有合适的软件，设计人员只需把图形描一遍即可。

  7、检查核对，完成设计。

三、PCB板剖制的技巧

  PCB板剖制尤其是多层PCB板的剖制是件费时费力的工作，其中包含了大量的重复性劳动。设计人员必须有足够的耐心和细心，否则非常容易产生错误。做好剖制PCB板设计的关键在于利用合适的软件代替人工进行重复性工作，即省时又准确。

  1、剖制过程中一定要用扫描仪

  许多设计人员习惯直接在PROTEL、PADSOR或CAD等PCB设计系统上画线。这种习惯非常不好。扫描得到的图形文件既是转换成PCB文件的基础，又是后期进行检查的依据。利用扫描仪可以大大降低劳动难度和强度。毫不夸张地说，如果能充分利用扫描仪，即使没有设计经验地人员也可以完成PCB板剖制工作。

  2、单方向磨板

  有些设计人员为了追求速度，选择双向磨板（即由前后表面向中间层磨掉板层）。其实这是非常错误的。因为双向磨板非常容易磨穿，致使其它层损坏，结果可想而知。PCB板的外层由于工艺和有铜箔、焊盘等原因最硬，中间层最软。因此到最中间层，问题更为严重，往往无法打磨。另外，各个厂商生产的PCB板材质、硬度、弹性都不一样，很难准确磨去。

  3、选择优秀的转换软件

  将扫描得到的图形文件转换为PCB文件是整个工作的关键。有了好的转换文件。设计人员只需“照猫画虎”，将图形描一遍即可完成工作。这里推荐EDA2000，真的很方便。
