如何决定PCB板的层数?

文章出处:http://www.hch518.com网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2021-04-23 21:49:00

PCB板的效率取决于层数。因此,正确选择层很重要。决定PCB板的层数,需要关注以下几点:



1,用途:将在哪里使用PCB板?如前所述,PCB板用于各种类型的简单到复杂的电子设备中。因此,必须弄清您的应用程序是具有最小功能还是复杂功能。

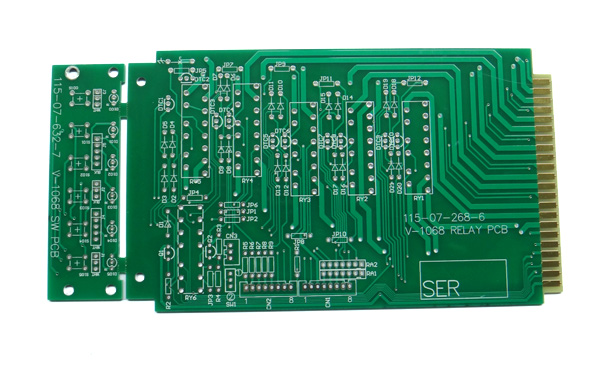

PCB板


2,所需信号类型:您知道印刷电路板也用于微波应用吗?层数的选择还取决于它们需要传送的信号类型。信号分为高频,低频,地面或电源。对于需要多信号处理的应用,您将需要多层PCB板。这些电路可能需要不同的接地和隔离。

3,通孔类型:通孔的选择是另一个要考虑的重要因素。如果您选择掩埋过孔,则可能需要更多的内部层。因此,您可以相应地满足多层需求。

4,所需的信号层的密度和数量: PCB板的层数的确定还基于两个重要因素-信号层和引脚密度。PCB板中的层数随着引脚密度的降低而增加。引脚密度为1.0。例如,引脚密度为1将需要2个信号层。但是,引脚密度<0.2可能需要10层或更多。

5,所需平面数: PCB板中的电源和接地平面有助于降低EMI以及屏蔽信号层。因此,层的选择将再次取决于所需平面的数量。

6,制造成本:尽管是主要要求,但它是选择1-20层PCB板设计中的层数的决定因素之一。PCB板制造的成本取决于多层。多层PCB板比单层PCB板更昂贵。制造成本将在很大程度上取决于上述要求。

7,交货时间:基于1-20层PCB板设计的交货时间取决于上述所有因素。例如,如果您的设计需要单层,则前置时间可能会更少。如果您要订购用于复杂工业电子设备的PCB板,则交货时间将增加。
