精美印刷电路板的制作奥妙

文章出处:http://www.hch518.com网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2015-07-29 14:27:00

  印刷电路板的制作是电子爱好者制作电子装置时必然会遇到的难题。怎样把电路板制作精美,下面有几点经验与之共共享:

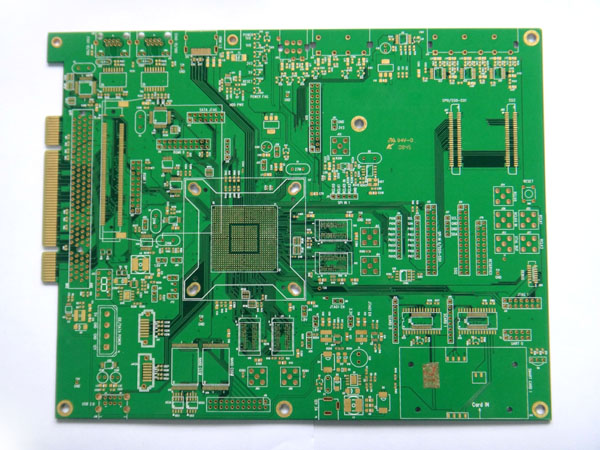

电路板

  一、首先要处理好铜箔板的表面,可用0#砂纸轻轻砂去铜箔表面的污垢,待其光亮如镜时,再将印制板图复写印上去。用0#砂纸轻砂既可砂去表面污垢、又不伤铜泊,更重要的是有利于油漆的附着或不干胶纸的粘贴。(编者按:0#砂低仍嫌太粗,用银砂纸或金相砂纸更好。用去污粉沾水擦也能取得极好的清洁效果)。

  二、用毛笔描绘焊盘十分困难,可按不同焊盘的尺寸选择直径不同的φ1、φ1.5、φ2、φ2.5、φ3等的螺钉,将其端面锉平,用其醮油漆如盖印一样盖在需描绘的焊盘处可事半功倍、而且焊盘园润、制作速度快。

  三、待油漆焊盘干燥后,再采用不干胶粘贴印制线条。选择粘性好,不易撕裂、撕斜,有一定厚度并耐水的不干胶纸贴在玻璃板上,用小刀、钢板尺切割成一定宽度的胶条、贴在所需布线处。不能用电工胶布或一般的透明胶带,因前者粘性不好,后者在撕开时容易撕破。

  四、用不干胶带(纸)贴完后,可用吹风机吹少量热风,边吹边用手抚平所贴线条,尤其在线条搭接处务必使所贴线条紧贴铜泊面,不留丝毫空隙。

  五、如果是双面板,在绘好一面的焊盘并干燥之后,应先打孔,再在另一面盖印焊盘以保证双面板焊盘同心,然后再贴不干胶带。

  六、绘好线条的铜箔板用三氯化铁进行腐蚀加工时,应随时晃动(加速),并随时观察以避免过腐蚀.现象的发生。冬天天气温度低,为加快速度,可在溶液中加入少许热水(溶液温度≤40℃)。

  七、板子腐蚀完毕,清洗后,应用刀片作一次修正。

  八、上好助焊剂。助焊剂可用无水乙醇与松香(淡黄色、无杂质、色透明的为佳品)以3:1组成,待松香全部溶化于乙醇中后即可使用。用毛笔沾后涂刷,待第一次助焊剂完全干燥后,可再刷一次。

  九、对线条简单的印制板可以用刀刻法加工制作。电子爱好者常用废钢锯条磨成小刀作为刻划工具,这种刀具不易制作,钝了磨快亦成问题,而且刻制时并不能得心应手。比这种办法好的就是用医用手术刀来刻制。

  手术刀由刀柄及手术刀片两部分组成,刀片锋利,刀柄随手。都可在医疗器械用品商店中选购。用作刻制印刷板可选23号刀片及配套刀柄。使用时用LOCm钢板尺比着用手术刀先划线,然后用刀尖挑起要撕去铜泊的一角,再用尖嘴钳夹住挑起部分撕去即可。刀片用钝了可随时更换,刻划的线条质量有保证,而且得心应手。
