高密度HDI线路板介绍

文章出处:http://www.hch518.com网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2020-01-06 19:06:00
      由于印刷电路板并非一般终端产品,因此在名称的定义上略为混乱,例如:个人电脑用的母板,称为主机板而不能直接称为电路板,虽然主机板中有电路板的存在但是并不相同,因此评估产业时两者有关却不能说相同。再譬如:因为有积体电路零件装载在电路板上,因而新闻媒体称他为IC板,但实质上他也不等同于印刷电路板。

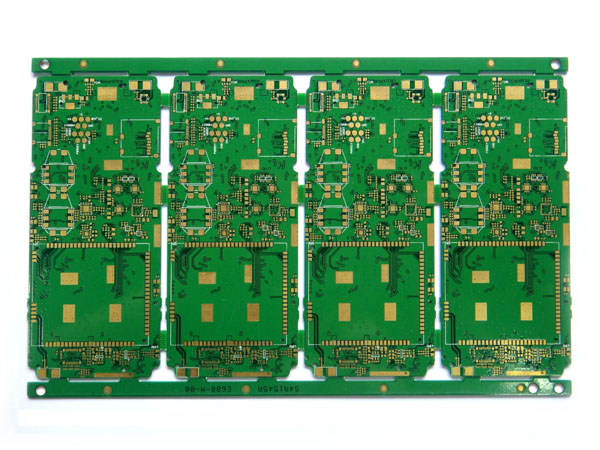

高密度HDI线路板

  在电子产品趋于多功能复杂化的前题下,积体电路元件的接点距离随之缩小,信号传送的速度则相对提高,随之而来的是接线数量的提高、点间配线的长度局部性缩短,这些就需要应用高密度HDI线路板配置及微孔技术来达成目标。配线与跨接基本上对单双面板而言有其达成的困难,因而电路板会走向多层化,又由于讯号线不断的增加,更多的电源层与接地层就为设计的必须手段,这些都促使从层印刷电路板(Multilayer Printed Circuit Board)更加普遍。


  对于高速化讯号的电性要求,电路板必须提供具有交流电特性的阻抗控制、高频传输能力、降低不必要的幅射(EMI)等。采用Stripline、Microstrip的结构,多层化就成为必要的设计。为减低讯号传送的品质问题,会采用低介电质系数、低衰减率的绝缘材料,为配合电子元件构装的小型化及阵列化,电路板也不断的提高密度以因应需求。BGA (Ball Grid Array)、CSP (Chip Scale Package)、DCA (Direct Chip Attachment)等组零件组装方式的出现,更促印刷电路板推向前所未有的高密度境界。

  凡直径小于150um以下的孔在业界被称为微孔(Microvia),利用这种微孔的几何结构技术所作出的电路可以提高组装、空间利用等等的效益,同时对于电子产品的小型化也有其必要性。

  对于这类结构的电路板产品,业界曾经有过多个不同的名称来称呼这样的电路板。例如:欧美业者曾经因为制作的程序是采用序列式的建构方式,因此将这类的产品称为SBU (Sequence Build Up Process),一般翻译为“序列式增层法”。至于日本业者,则因为这类的产品所制作出来的孔结构比以往的孔都要小很多,因此称这类产品的制作技术为MVP (Micro Via Process),一般翻译为“微孔制程”。也有人因为传统的多层板被称为MLB (Multilayer Board),因此称呼这类的电路板为BUM (Build Up Multilayer Board),一般翻译为“增层式多层板”。

  美国的IPC电路板协会其于避免混淆的考虑,而提出将这类的产品称为HDI (High Density Intrerconnection Technology)的通用名称,如果直接翻译就变成了高密度连结技术。但是这又无法反应出电路板特征,因此多数的电路板业者就将这类的产品称为HDI板或是全中文名称“高密度互连技术”。但是因为口语顺畅性的问题,也有人直接称这类的产品为“高密度电路板”或是HDI板。
