单层FPC/双面FPC/多层FPC区别,非专业人士也能看懂

文章出处:http://www.hch518.com网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2018-11-29 17:49:00

FPC

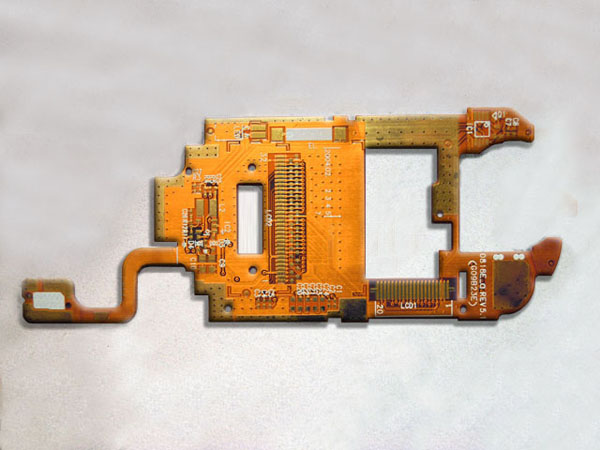

电子产品都要使用PCB,PCB的市场走向几乎是电子行业的风向标。随着手机、笔记本电脑和PDA等高端、小型化电子产品的发展,对柔性PCB(FPC)的需求越来越大,PCB厂商正加快开发厚度更薄、更轻和密度更高的FPC,小编来跟大家简介FPC的种类。

一、单层FPC

具有一层化学蚀刻出的导电图形,在柔性绝缘基材面上的导电图形层为压延铜箔。绝缘基材可以是聚酰亚胺,聚对苯二甲酸乙二醇酯,芳酰胺纤维酯和聚氯乙烯。单层FPC又可以分成以下四个小类:


1.无覆盖层单面连接

导线图形在绝缘基材上,导线表面无覆盖层,其互连是用锡焊、熔焊或压焊来实现,常用在早期的电话机中。


2.有覆盖层单面连接

和前类相比,只是在导线表面多了一层覆盖层。覆盖时需把焊盘露出来,简单的可在端部区域不覆盖。是单面软性PCB中应用最多、最广泛的一种,使用在汽车仪表、电子仪器中。


3.无覆盖层双面连接

连接盘接口在导线的正面和背面均可连接,在焊盘处的绝缘基材上开一个通路孔,这个通路孔可在绝缘基材的所需位置上先冲制、蚀刻或其它机械方法制成。


4.有覆盖层双面连接

前类不同处,表面有一层覆盖层,覆盖层有通路孔,允许其两面都能端接,且仍保持覆盖层,由两层绝缘材料和一层金属导体制成。


二、双面FPC

双面FPC在绝缘基膜的两面各有一层蚀刻制成的导电图形,增加了单位面积的布线密度。金属化孔将绝缘材料两面的图形连接形成导电通路,以满足挠曲性的设计和使用功能。而覆盖膜可以保护单、双面导线并指示元件安放的位置。按照需求,金属化孔和覆盖层可有可无,这一类FPC应用较少。


三、多层FPC

多层FPC是将3层或更多层的单面或双面柔性电路层压在一起,通过钻孑L、电镀形成金属化孔,在不同层间形成导电通路。这样,不需采用复杂的焊接工艺。多层电路在更高可靠性,更好的热传导性和更方便的装配性能方面具有巨大的功能差异。


其优点是基材薄膜重量轻并有优良的电气特性,如低的介电常数。用聚酰亚胺薄膜为基材制成的多层软性PCB板,比刚性环氧玻璃布多层PCB板的重量约轻1/3,但它失去了单面、双面软性PCB优良的可挠性,大多数此类产品是不要求可挠性的。多层FPC可进一步分成如下类型:


1.可挠性绝缘基材成品

这一类是在可挠性绝缘基材上制造成的,其成品规定为可以挠曲。这种结构通常是把许多单面或双面微带可挠性PCB的两面端粘结在一起,但其中心部分并末粘结在一起,从而具有高度可挠性。为了具有高度的可挠性,导线层上可用一层薄的、适合的涂层,如聚酰亚胺,代替一层较厚的层压覆盖层。



2.软性绝缘基材成品



这一类是在软性绝缘基材上制造成的,其成品末规定可以挠曲。这类多层FPC是用软性绝缘材料,如聚酰亚胺薄膜,层压制成多层板,在层压后失去了固有的可挠性。
