FPC柔性线路板的保护方法

文章出处:http://www.hch518.com网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2019-12-10 19:01:00

由于FPC柔性线路板的柔软性,它是在受到压力时易于破裂,因此FPC保护需要一些特殊的手段。

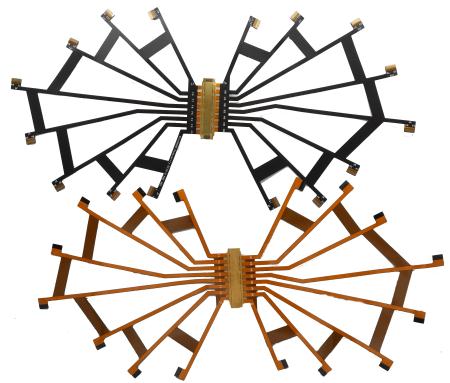

FPC柔性线路板

常用方法有:

1、柔性型材上的内角的最小半径为1.6 mm。半径越大,可靠性越高,抗撕裂性越强。在形状的角落,可以添加靠近板边缘的线以防止FPC被撕裂。

2、FPC上的裂缝或槽必须以直径不小于1.5 mm的圆孔结束,这在FPC的相邻两个部分需要单独移动的情况下也是必需的。

3、为了获得更好的柔韧性,需要在均匀的宽度区域中选择弯曲区域,并且尽可能在弯曲区域中FPC宽度变化和迹线密度不均匀。

4、加强筋(Stiffener)又称加强筋,主要用于获得外部支撑,材料的使用有PI,聚酯,玻璃纤维,高分子材料,铝,钢等。合理设计加强板的位置,面积和材料对避免FPC撕裂有很大的作用。

5、在多层FPC设计中,需要在产品使用期间经常弯曲的区域进行气隙分层设计。尝试使用薄材料PI材料来增加FPC柔软度,防止FPC在反复弯曲过程中破裂。

6、当空间允许时,应在金手指和连接器之间的接合处设计双面胶固定区域,以防止金手指和连接器在弯曲过程中脱落。

7、FPC定位丝网应设计在FPC和连接器之间的连接处,以防止FPC在装配过程中歪斜。
