PCB设计高频电路板布线注意事项

文章出处：http://www.hch518.com网责任编辑：恒成和电路板作者：恒成和线路板人气：-发表时间：2018-05-28 18:27:00

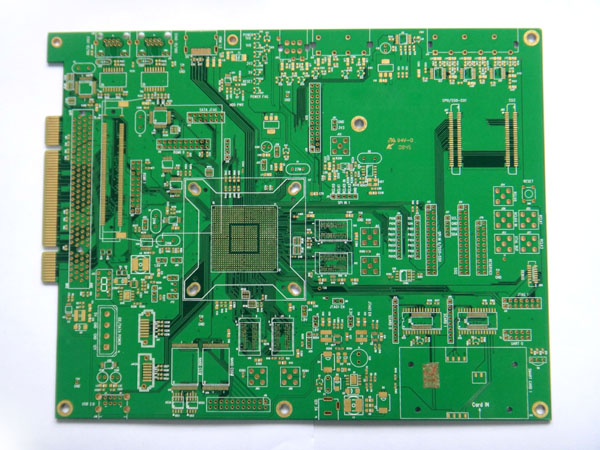

PCB

1）合理选择层数

　　在PCB设计中对高频电路板布线时，利用中间内层平面作为电源和地线层，可以起到屏蔽的作用，有效降低寄生电感、缩短信号线长度、降低信号间的交叉干扰，一般情况下，四层板比两层板的噪声低 20dB。

　　2）走线方式

　　在PCB设计中对高频电路板布线时，走线必须按照 45°角拐弯，这样可以减小高频信号的发射和相互之间的耦合。

　　3）走线长度

　　在PCB设计中对高频电路板布线时，走线长度越短越好，两根线并行距离越短越好。

　　4）过孔数量

　　在PCB设计中对高频电路板布线时，过孔数量越少越好。

　　5）层间布线方向

　　在PCB设计中对高频电路板布线时，层间布线方向应该取垂直方向，就是顶层为水平方向，底层为垂直方向，这样可以减小信号间的干扰。

　　6）敷铜

　　在PCB设计中对高频电路板布线时，增加接地的敷铜可以减小信号间的干扰。

　　7）包地

　　在PCB设计中对高频电路板布线时，对重要的信号线进行包地处理，可以显著提高该信号的抗干扰能力，当然还可以对干扰源进行包地处理，使其不能干扰其它信号。

　　8）信号线

　　在PCB设计中对高频电路板布线时，信号走线不能环路，需要按照菊花链方式布线。

　　9）去耦电容

　　在PCB设计中对高频电路板布线时，在集成电路的电源端跨接去耦电容。

　　10）高频扼流

　　在PCB设计中对高频电路板布线时，数字地、模拟地等连接公共地线时要接高频扼流器件，一般是中心孔穿有导线的高频铁氧体磁珠。
