PCB多层板加工时的表面处理,有几种方法?

文章出处:http://www.hch518.com网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2019-12-06 19:06:00

PCB多层板加工时的表面处理,有几种方法?

电路板必须耐燃,在一定温度下不能燃烧,只能软化。这时的温度点就叫做玻璃态转化温度(Tg 点),这个值关系到 PCB 板的尺寸安定性。

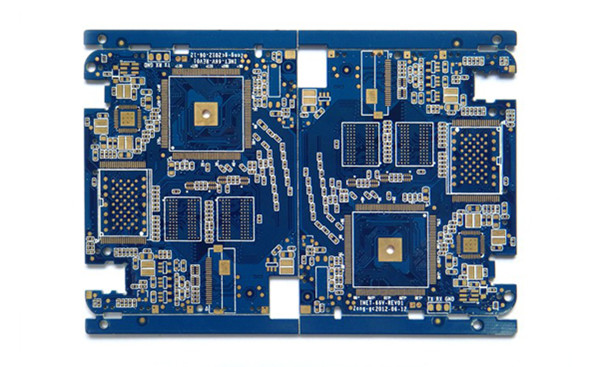

PCB多层板加工

什么是高 Tg PCB 线路板及使用高 Tg PCB 的优点?

高 Tg 印制板当温度升高到某一区域时,基板将由"玻璃态”转变为“橡胶态”,此时的温度称为该板的玻璃化温度(Tg)。也就是说,Tg 是基材保持刚性的最高温。


PCB  板材具体有那些类型?

按档次级别从底到高划分如下:

94HB - 94VO - 22F - CEM-1 - CEM-3 - FR-4

详细介绍如下:

94HB:普通纸板,不防火(最低档的材料,模冲孔,不能做电源板)

94V0:阻燃纸板 (模冲孔)

22F:单面半玻纤板(模冲孔)

CEM-1:单面玻纤板(必须要电脑钻孔,不能模冲)

CEM-3:双面半玻纤板(除双面纸板外属于双面板最低端的材料,简单的双面板可以用这种料,比 FR-4 会便宜 5~10 元/平米)FR-4: 双面玻纤板



电路板必须耐燃,在一定温度下不能燃烧,只能软化。这时的温度点就叫做玻璃态转化温度(Tg 点),这个值关系到 PCB 板的尺寸安定性。



什么是高 Tg PCB 线路板及使用高 Tg PCB 的优点高 Tg 印制板当温度升高到某一区域时,基板将由"玻璃态”转变为“橡胶态”,此时的温度称为该板的玻璃化温度(Tg)。也就是说,Tg 是基材保持刚性的最高温度(℃)。也就是说普通 PCB 基板材料在高温下,不但产生软化、变形、熔融等现象,同时还表现在机械、电气特性的急剧下降(我想大家不想看 pcb 板的分类见自己的产品出现这种情况)。


一般 Tg 的板材为 130 度以上,高 Tg 一般大于 170 度,中等 Tg 约大于 150度。通常 Tg≥170℃的 PCB 印制板,称作高 Tg 印制板。



基板的 Tg 提高了,印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。TG 值越高,板材的耐温度性能越好,尤其在无铅制程中,高Tg 应用比较多。



高 Tg 指的是高耐热性。随着电子工业的飞跃发展,特别是以计算机为代表的电子产品,向着高功能化、高多层化发展,需要 PCB 基板材料的更高的耐热性作为重要的保证。以 SMT、CMT 为代表的高密度安装技术的出现和发展,使PCB 在小孔径、精细线路化、薄型化方面,越来越离不开基板高耐热性的支持。



所以一般的 FR-4 与高 Tg 的 FR-4 的区别:是在热态下,特别是在吸湿后受热下,其材料的机械强度、尺寸稳定性、粘接性、吸水性、热分解性、热膨胀性等各种情况存在差异,高 Tg 产品明显要好于普通的 PCB 基板材料。
