      PCB电路板厂加工时的六种检查方法
      一、电脑上打开PCB设计图,把短路的网络点亮,看看什么地方离得最近,最容易连到一块。特别要注意IC内部的短路。

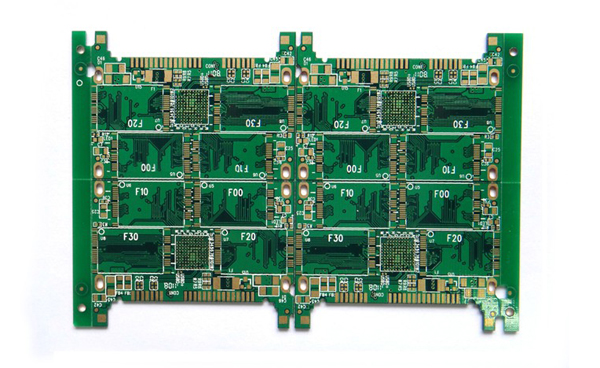

PCB电路板厂加工

  二、如果是人工焊接,要养成好的习惯:

  1、焊接前要目视检查一遍PCB板,并用万用表检查关键电路(特别是电源与地)是否短路;

  2、每次焊接完一个芯片就用万用表测一下电源和地是否短路;

  3、焊接时不要乱甩烙铁,如果把焊锡甩到芯片的焊脚上(特别是表贴元件),就不容易查到。

  三、发现有短路现象。拿一块板来割线(特别适合单/双层板),割线后将每部分功能块分别通电,逐步排除。

  四、使用短路定位分析仪器,如:

  新加坡PROTEQ CB2000短路追踪仪

  香港灵智科技QT50短路追踪仪

  英国POLAR ToneOhm950多层板路短路探测仪

  五、如果有BGA芯片,由于所有焊点被芯片覆盖看不见,而且又是多层板(4层以上),因此最好在设计时将每个芯片的电源分割开,用磁珠或0欧电阻连接,这样出现电源与地短路时,断开磁珠检测,很容易定位到某一芯片。由于BGA的焊接难度大,如果不是机器自动焊接,稍不注意就会把相邻的电源与地两个焊球短路。

  六、小尺寸的表贴电容焊接时一定要小心,特别是电源滤波电容(103或104),数量多,很容易造成电源与地短路。当然,有时运气不好,会遇到电容本身是短路的,因此最好的办法是焊接前先将电容检测一遍。
