PCB布线设计规则检查?

文章出处:http://www.hch518.com网责任编辑:恒成和电路板作者:恒成和线路板人气:-发表时间:2016-01-22 14:18:00

  PCB板布线设计完成后,需认真检查布线设计是否符合设计者所制定的规则,同时也需确认所制定的规则是否符合PCB板生产工艺的需求,一般检查有如下几个方面:

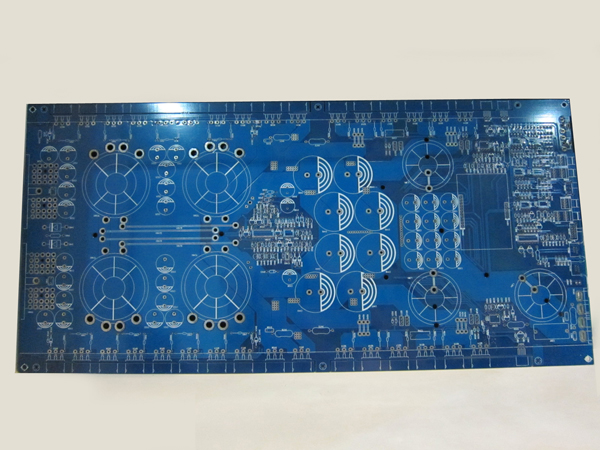

PCB

  (1)线与线,线与元件焊盘,线与贯通孔,元件焊盘与贯通孔,贯通孔与贯通孔之间的距离是否合理,是否满足生产要求。

  (2)电源线和地线的宽度是否合适,电源与地线之间是否紧耦合(低的波阻抗),在PCB板中是否还有能让地线加宽的地方。

  (3)对于关键的信号线是否采取了最佳措施,如长度最短,加保护线,输入线及输出线被明显地分开。

  (4)模拟电路和数字电路部分,是否有各自独立的地线。

  (5)后加在PCB板中的图形(如图标、注标)是否会造成信号短路。对一些不理想的线形进行修改。

  (6)在PCB板上是否加有工艺线,阻焊是否符合生产工艺的要求,阻焊尺寸是否合适,字符标志是否压在器件焊盘上,以免影响电装质量。

  (7)多层PCB板中的电源地层的外框边缘是否缩小,如电源地层的铜箔露出板外容易造成短路。
