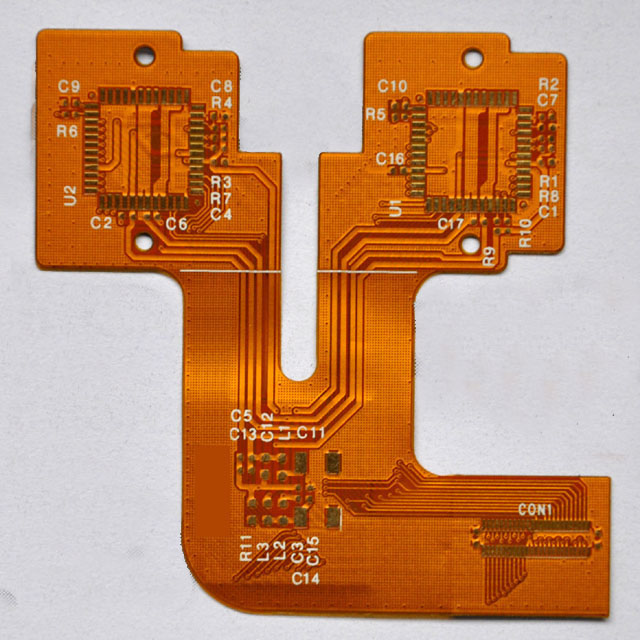

FPC柔性线路板的检验、测试和分板
由于载板在炉中吸热,特别是铝质载板,出炉时温度较高,所以最好是在出炉口增加强制冷却风扇,帮助 快速降温。同时,作业员需带隔热手套,以免被高温载板烫伤。从载板上拿取完成焊接的FPC柔性 线路板时,用力要均匀, 不能使用蛮力,以免FPC被撕裂或产生折痕。 取下的FPC放在5倍以上放大镜下目视检验,重点检查表面残胶、变色、金手指沾锡、锡珠、IC引脚空焊、连焊等问题。由于FPC表面不可能很平整,使AOI的误判率很高,所以FPC一般不适合作AOI检查,但通过借助专用的测试治具,FPC可以完成ICT、FCT的测试。 由于 FPC 以联板居多,可能在作 ICT、FCT 的测试以前,需要先做分板,虽然使用刀片、剪刀等工具也可以完成分板作业,但是作业效率和作业质量低下,报废率高。如果是异形FPC的大批量生产,建议制作专门的FPC冲压分板模,进行冲压分割,可以大幅提高作业效率,同时冲裁出的FPC边缘整齐美观,冲压切板时产生的内应力很低,可以有效避免焊点锡裂。 在PCBA柔性电子的组装焊接过程, FPC的精确定位和固定是重点,固定好坏的关键是制作合适的载板。其次是FPC的预烘烤、印刷、贴片和回流焊。显然FPC的SMT工艺难度要比PCB硬板高很多,所以精确设定工艺参数是必要的,同时,严密的生产制程管理也同样重要,必须保证作业员严格执行SOP上的每一条规定,跟线工程师和IPQC应加强巡检,及时发现产线的异常情况,分析原因并采取必要的措施,才能将FPC SMT产线的不良率控制在几十个PPM之内。 在PCBA生产过程中,需要依靠很多的机器设备才能将一块板子组装完成,往往一个工厂的机器设备的质量水平直接决定着制造的能力。 PCBA生产所需要的基本设备有锡膏印刷机、贴片机、回流焊、AOI检测仪、元器件剪脚机、波峰焊、锡炉、洗板机、ICT测试治具、FCT测试治具、老化测试架等,不同规模的PCBA加工厂,所配备的设备会有所不同。
