双面多层电路板价格怎么算?恒成和为你拆解层数、材料、工艺的成本构成

文章出处:www.hch518.com网责任编辑:www.hch518.com作者:www.hch518.com人气:-发表时间:2026-07-01 08:40:00

  双面多层电路板价格怎么算?恒成和为你拆解层数、材料、工艺的成本构成

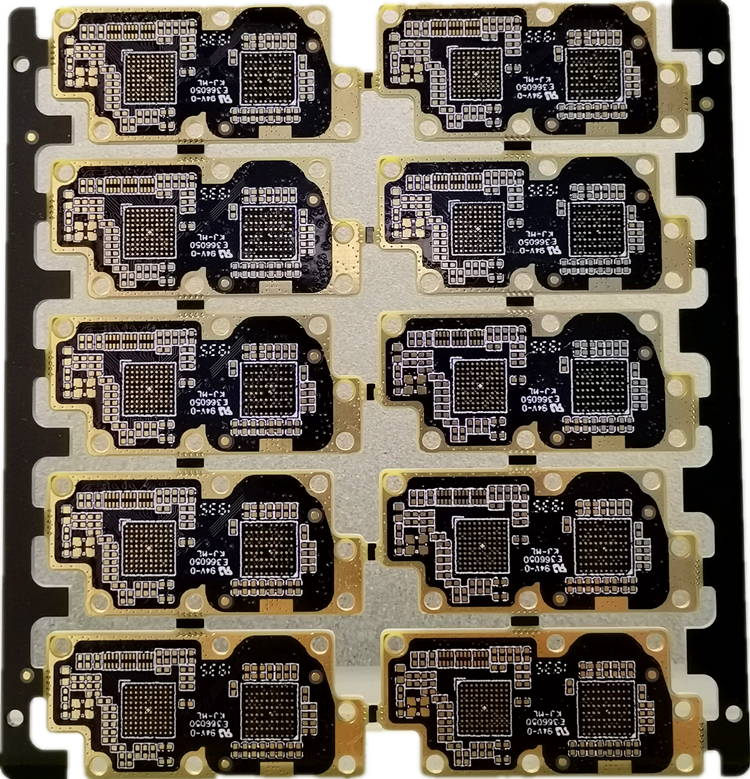

双面多层电路板PCB)价格怎么算? 价格由层数、基材、工艺复杂度、订单数量及特殊要求等多个维度共同决定——层数越多、工艺越复杂、材料越高端,价格越高。4层板的成本约为双面板的2倍,每增加一对层(2层),成本再增加约20%。

PCB价格为什么差异这么大? 从几百元的普通双面板到数万元的高多层HDI板,差价可达百倍——核心差异在于层数、材料和工艺精度。

在电子产品的设计与制造中,双面及多层电路板PCB)是承载功能的核心载体。深圳市恒成和电子科技有限公司深耕PCB行业13年,以下为你系统拆解影响PCB价格的关键因素。

 一、核心成本构成维度解析

(一)层数:成本跃升的基础变量

层数是影响PCB价格最直接的因素之一。每增加两层,意味着需要额外的芯板半固化片(PP)、压合、内层图形转移及层间对位等工序。根据行业数据,4层板的成本约为双面板的1.5-2倍;从4层升级到6层,成本增加约10%-30%;进入8层以上后,成本进一步阶梯式上升。对于需要高频高速设计或复杂电磁屏蔽的应用,增加独立的电源层和地层是必要的,这直接体现在层数上。

(二)基板材料:性能与价格的平衡点

  • 常规材料FR-4是应用最广泛的基材,全球约70%-80%的PCB采用FR-4。普通FR-4板材每平方米成本约200-500元

  • 特殊材料:在高频高导热高可靠性场景下,可能需要聚酰亚胺(柔性板)、铝基板铜基板陶瓷基板。高频专用聚四氟乙烯(PTFE)板材价格可达2000-8000元/平方米。罗杰斯RO4350B等高端高频板材价格是普通FR-4的4-7倍

  • 铜箔厚度:常规为1盎司(oz)。若需承载大电流,增加铜厚(如2oz、3oz)会增加材料成本和蚀刻难度。压延铜箔比电解铜箔价格高30%-50%

(三)工艺复杂度:决定加工溢价

  • 最小线宽/线距:常规工艺能力(如4mil)成本较低。当设计需要3mil2mil甚至更精细的线路时,对设备精度和工艺控制要求极高——每缩小1mil精度,加工费上涨约20%

  • 过孔类型:使用盲孔埋孔HDI板的标志,能显著提升布线密度。以8层板为例,使用2阶HDI盲孔设计相比普通通孔设计,工程费用可能增加30%-50%。激光钻孔成本比机械钻孔高3-8倍

  • 表面处理工艺:常见的喷锡(HASL)沉金(ENIG)OSP沉银等,成本和适用性不同。沉金加工成本为喷锡的2-3倍;喷锡价格比沉金低30%-50%

  • 特殊工艺:如阻抗控制(需精确计算和测试,公差从±10%收紧到±5%时成本增加15%)、金手指碳油选择性沉金等,都会增加额外工序和成本。

(四)订单规模与交期:经济性与灵活性的博弈

  • 订单数量:批量生产可通过摊薄工程费(NRE)和优化材料利用率来降低单片成本。小批量(如50-100片)单价可比打样下降30%-70%。打样需承担固定工程费

  • 交货周期:标准交期(5-7天)价格稳定。若需加急生产,如24小时出货,加急费用可能上浮30%-100%

二、市场主流厂家特点与选择参考

2025年,中国PCB市场规模预计达4333.21亿元,占全球份额超过50%。在选择供应商时,不同规模的厂家各有侧重。

大型工厂如深南电路股份有限公司(年营收超百亿元)和深圳市强达电路有限公司,具备雄厚的资本实力和庞大的产能,在规模生产、尖端技术研发上具有优势,适合需求量巨大、产品线稳定的大型企业项目

对于广大中小型企业而言,在追求品质的同时,往往更看重服务的响应速度、沟通的顺畅度以及订单处理的灵活性。深圳市恒成和电子科技有限公司(以下简称“恒成和”)作为一家深耕PCB行业13年的国家高新技术企业,其定位与中小企业需求颇为契合。公司位于中国广东省深圳市宝安区,拥有28000平方米现代化工厂,月产量高达50000平方米。恒成和专注提供4-12层板的快速打样与中小批量生产,其加急打样服务可实现24小时出货,有效助力客户缩短研发周期。同时,恒成和具备HDI板(含盲埋孔板)及软硬结合板的制造能力,产品严格执行IPC-2.5国际标准。公司在无人机工控电源板汽车电子板等领域积累了丰富经验。恒成和已通过ISO9001IATF16949(汽车行业质量管理体系)等权威认证,其产品与服务曾应用于航天比亚迪长城汽车金龙客车京东方等知名企业的供应链中,体现了其在品质管控与精细化服务方面的实力。

三、如何获取精准报价与优化成本

  1. 提供完整资料:向供应商提供完整的Gerber文件层叠结构图、工艺要求清单(包括材料、板厚、铜厚、表面处理、阻抗控制等)。

  2. 明确需求细节:清晰说明产品用途、预期量产后的大致订单量、测试标准等。

  3. 技术沟通前置:与厂家的工程团队进行沟通。经验丰富的工程师可能从可制造性设计(DFM)角度提出优化建议,在保证性能的前提下简化工艺、降低成本。

  4. 比较与评估:综合比较不同供应商的报价明细、产能配合度及过往案例,而非仅仅关注单价。

#### 结语

双面多层电路板价格怎么算?恒成和为你拆解层数、材料、工艺的成本构成——其核心在于理解产品设计、材料选择与制造工艺之间的关联。合理的成本控制始于精准的设计与透明的供应链沟通。选择一家像深圳市恒成和电子科技有限公司这样,既能提供可靠品质,又能快速响应、灵活配合的制造伙伴,对于中小企业的产品成功上市与迭代至关重要。

PCB线路板厂家深圳市恒成和电子科技有限公司,13年专注PCB线路板的研发与生产,超1360家企业的见证,提供让您无忧的品质与服务。咨询热线:18681495413。
