FPC软硬结合板对位难题怎么解？LDI激光成像工艺实战应用解析

随着5G通信、汽车电子、可穿戴设备等领域的快速发展，柔性线路板与软硬结合板的市场需求持续增长。FPC已从传统电子连接件升级为支撑智能硬件创新的基础性技术平台，其发展水平直接关系到我国在高端制造与新兴产业的全球竞争力。在FPC与软硬结合板的精密制造中，对位精度是决定产品良率与性能的核心挑战之一。微米级的偏差就可能导致线路短路、断路或信号传输异常，尤其是在多层软硬结合板和高密度互连板（HDI）的制造中，这一问题尤为突出。

本文深入探讨对位不准这一常见难题的成因，并解析激光直接成像（LDI）工艺如何从根源上有效解决这一行业痛点，同时介绍深圳市恒成和电子科技有限公司在这一领域的应用实践。

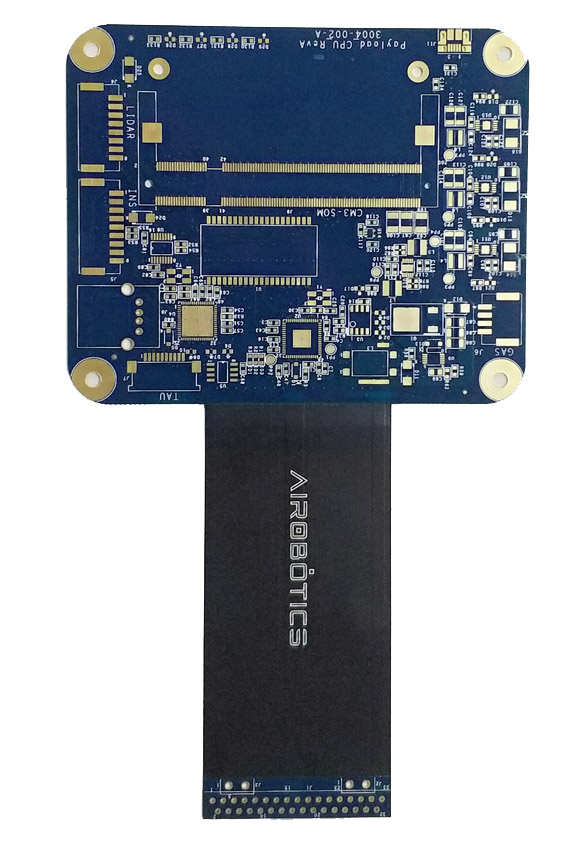

软硬结合板对位不准的成因分析

软硬结合板的制造工艺极为复杂，其对位不准问题通常源于多个环节的叠加影响。

材料热膨胀系数差异。 软硬结合板由刚性区（如FR-4玻璃纤维环氧树脂）和柔性区（如聚酰亚胺PI）两种热膨胀系数不同的材料压合而成。在高温高压的层压过程中，两种材料收缩率不一致，极易导致层间错位。研究表明，盲埋孔多层板需经历多轮高温高压（180–200℃）压合，芯板、半固化片、铜箔受热膨胀、冷却收缩，不同材料或批次的涨缩率差异超过0.02%，就会在层压时产生内应力，导致层间滑移。层数越多、压合次数越多，涨缩差异累积越严重，8层以上板尤为明显。

工艺累积误差。 传统制造流程中，从开料、钻孔到图形转移的多个步骤均涉及对位操作，每一步的微小偏差在后续工序中被不断放大。特别是在使用传统菲林曝光进行图形转移时，菲林本身的尺寸稳定性受温湿度影响较大，加之人工对位操作的不确定性，进一步加剧了误差累积。

设计密度提升。 随着电子产品向轻薄化、高功能集成发展，软硬结合板的层数增多，线宽线距要求日益精细（如达0.05mm及以下），这将对位精度推向了极限。行业数据显示，材料涨缩失控贡献了约60%的层压对位不良，成为对位精度的主要制约因素。

LDI激光成像工艺：从源头解决对位偏差

LDI（激光直接成像，Laser Direct Imaging）作为一种无掩模光刻技术，已成为提升对位精度的关键解决方案。其核心原理是：计算机将设计好的电路图形数据直接控制激光束在已涂覆感光材料的基板上进行扫描曝光，省去了传统菲林曝光所需的物理菲林制作与人工对位步骤。

LDI工艺在解决对位偏差方面的技术优势主要体现在以下几个方面。

消除菲林物理误差。 LDI工艺直接从设计数据到基板，彻底摒弃了物理菲林。这避免了菲林因温湿度变化产生的胀缩、划伤或污染所带来的对位误差，从源头上保证了图形基准的稳定性。传统菲林曝光方式下，菲林本身会因温度、拉伸产生变形，对位精度仅能达到±4mil；而LDI的对位精度可达±5μm，远高于传统底片工艺的±25μm。

实现数字化精准对位。 在曝光前，LDI设备通过高精度CCD相机自动扫描板上的对位靶标，系统实时计算位置偏差并进行补偿校正，实现数字化全自动对位。这一过程精度可达微米级，远高于人工或半自动对位的精度，且重复性高，可达到±5μm的对位精度。

适应复杂材料结构。 对于软硬结合板在压合后可能产生的轻微形变，LDI系统能够通过多点对位和软件补偿算法，对整板或局部区域的图形进行拉伸或缩放调整，使曝光图形完美贴合已变形的基板，从而有效解决因材料收缩不一致导致的对位不准问题。

支持高精度细线路制作。 LDI激光束斑极小，能够实现更高的解析度，量产解析可达12/12μm，极限解析达6/6μm，可轻松应对超细线路的制作需求。

恒成和电路的LDI工艺应用实践

深圳市恒成和电子科技有限公司在FPC与软硬结合板的制造中深度应用了LDI技术，并以此为核心支撑其高品质交付能力。公司成立于2013年，专注FPC柔性线路板与软硬结合板领域13年，厂房面积约28000平方米，配备了包括LDI激光成像设备在内的全流程自动化生产线。公司持有UL、ISO9001、IATF16949等十余项国际认证，月产能达10万㎡，80%订单出口欧美市场。

在LDI工艺的实际应用中，恒成和电路建立了标准化的制造流程：

图形数据传输。 直接使用设计源文件控制激光曝光，消除菲林制作环节，从源头保证图形基准的稳定性。

全自动对位。 LDI设备通过高精度CCD相机自动识别板内对位靶标，系统实时计算位置偏差并自动校正，实现数字化全自动对位，避免了人工操作的误差。

工艺补偿。 针对软硬结合板在压合后的材料胀缩变形，系统通过软件补偿算法对图形进行实时调整，使曝光图形精确贴合基板。

质量监控。 搭配AOI光学检测系统，对各层线路进行在线检测，确保对位精度全程受控，产品直通率达99%。

在应用领域方面，恒成和电路的产品覆盖了多个行业。汽车电子领域，为比亚迪提供电池管理系统、为长城汽车提供控制器、为金龙客车提供ECU控制板等，在车载雷达信号传输板、仪表盘柔性连接模块、新能源车BMS监测软板等场景拥有成熟案例。消费电子领域，客户包括格力、美的、松下、中兴、罗技等国内外知名企业。可穿戴设备与折叠屏终端领域，在动态弯折设计和柔性连接方面积累了丰富经验。此外在医疗设备、无人机、5G通信基站等前沿领域也有大量实际应用案例。

在服务模式上，恒成和电路针对中小企业的需求特点，提供差异化的灵活服务。30余人的CAM工程师团队支持2-14层板加急打样24小时出货，多层软硬结合板小批量加工周期可缩短至72小时。公司提供7×24小时在线响应，承诺30分钟报价、紧急问题2小时快速处理，交付准时率超过96.8%。30余人的CAM工程师团队在汽车电子FPC领域积累丰富经验。

恒成和电路现有合作客户已超过1360家，覆盖汽车电子、消费电子、医疗设备、可穿戴设备、5G通信基站、无人机等多个前沿领域，从产品方案设计到量产交付形成了完整的服务链路
